Dans un circuit d’éclairage, le fil de retour est souvent le conducteur le plus mal compris, alors qu’il détermine le bon fonctionnement d’un simple allumage comme d’un va-et-vient. Je vais vous montrer à quoi il sert, comment le repérer sur une installation française, quelles bornes surveiller et quelles erreurs éviter pour ne pas confondre phase, navettes et neutre. L’objectif est simple : vous donner une lecture claire du câblage, utile autant en rénovation qu’en dépannage.
L’essentiel à retenir sur le fil de retour dans un éclairage domestique
- Le fil de retour est la phase commandée qui repart de l’interrupteur vers la lampe.
- Il ne faut pas le confondre avec le neutre, qui rejoint directement le luminaire.
- Dans un va-et-vient, le retour lampe arrive sur la borne L du second interrupteur.
- Les couleurs de fils aident, mais elles ne suffisent jamais à elles seules pour identifier un conducteur.
- Un test d’absence de tension et une vérification des bornes évitent la plupart des erreurs de câblage.
- En rénovation, le va-et-vient reste pratique à deux points de commande, mais le poussoir ou le sans-fil peuvent être plus souples selon le chantier.
Ce que désigne vraiment le fil de retour dans un éclairage
Le fil de retour, c’est tout simplement la phase coupée par l’interrupteur. Quand l’interrupteur est fermé, la phase traverse le mécanisme et repart vers la lampe; quand il est ouvert, le circuit est interrompu et le luminaire s’éteint. Autrement dit, ce conducteur ne transporte pas une “autre” alimentation mystérieuse : il renvoie vers le point lumineux la phase qui a été commandée.
Je tiens à faire cette distinction, parce que beaucoup de confusions viennent de là. Le neutre ne passe pas par l’interrupteur dans un montage classique d’éclairage : il rejoint directement le luminaire. Le retour lampe, lui, est le conducteur que l’interrupteur laisse passer ou non. Cette logique paraît simple sur le papier, mais elle devient vite floue dès qu’on ouvre une boîte d’encastrement où plusieurs fils se croisent.
| Conducteur | Rôle | Couleur fréquente en France | Point d’attention |
|---|---|---|---|
| Phase | Amène l’alimentation vers l’interrupteur | Rouge, marron ou noir | Elle arrive sur la borne commune, souvent marquée L |
| Retour lampe | Phase commandée qui repart vers le luminaire | Violet, orange ou autre couleur selon l’installation | Elle ne doit pas être confondue avec le neutre |
| Navettes | Relient deux interrupteurs dans un va-et-vient | Souvent orange | Elles ne vont pas directement à la lampe |
| Neutre | Retour direct vers le luminaire | Bleu | Il n’est généralement pas interrompu par l’interrupteur |
| Terre | Sécurité des masses métalliques | Vert/jaune | Elle protège les parties métalliques du luminaire |
Cette lecture de base me paraît indispensable avant toute intervention, parce qu’elle évite l’erreur la plus coûteuse : prendre un retour lampe pour un neutre. Une fois ce point clarifié, on peut regarder comment le repérer concrètement sur une installation existante.
Comment repérer le fil de retour sur une installation existante
La première règle est non négociable : je coupe toujours le courant au disjoncteur général, puis je vérifie l’absence de tension avec un appareil adapté. Sur une installation d’éclairage, je ne me fie jamais uniquement à la couleur des fils, surtout dans un logement ancien ou partiellement rénové. Les couleurs donnent une indication, pas une preuve.

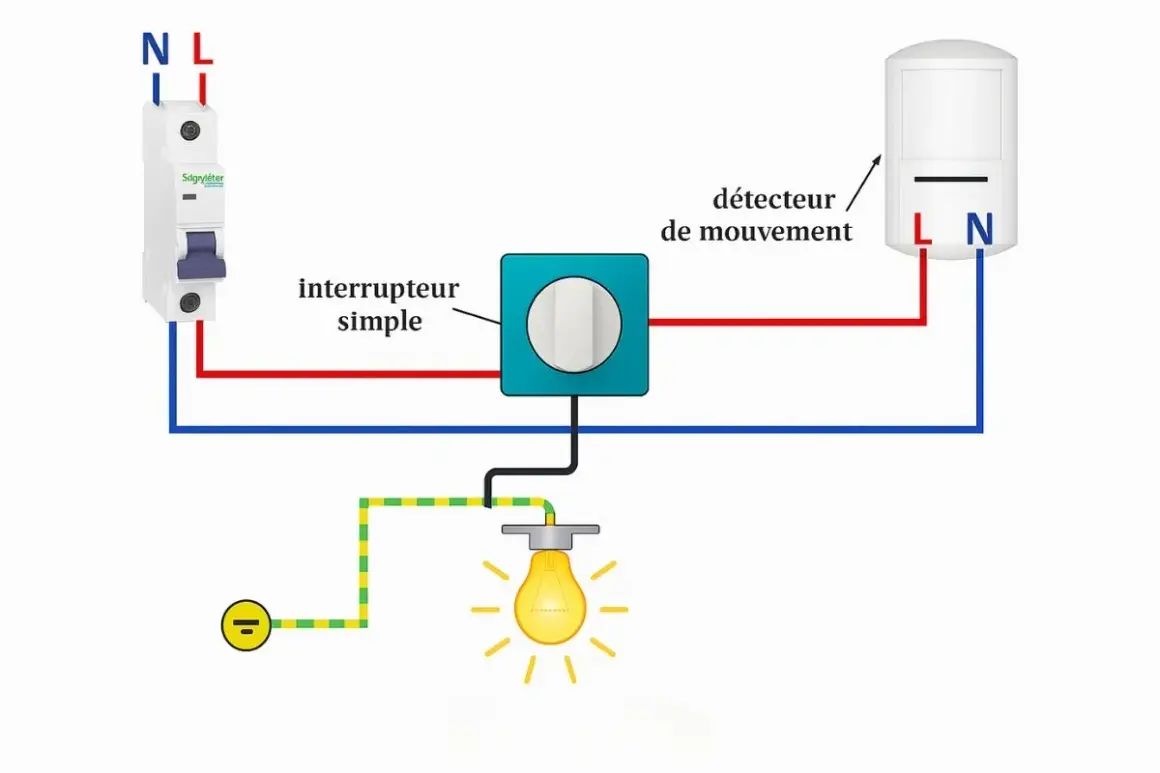

Sur un simple allumage, le schéma est assez lisible : un conducteur amène la phase à l’interrupteur et un autre repart vers la lampe. Ce second conducteur est le retour lampe. Sur un va-et-vient, l’identification est légèrement différente : la phase arrive sur le premier interrupteur, deux navettes relient les deux mécanismes, puis le second interrupteur envoie le retour lampe vers le luminaire.
- Je repère d’abord la borne L, qui sert de borne commune.
- Je vérifie ensuite s’il y a un seul interrupteur ou deux points de commande.
- Je cherche les navettes si l’installation est en va-et-vient.
- Je contrôle le chemin du fil qui part vers le luminaire : c’est souvent lui, le retour lampe.
Dans les schémas pédagogiques, ce conducteur est souvent représenté en violet ou dans une couleur bien distincte pour le rendre visible. En pratique, la vraie précaution consiste surtout à suivre le circuit, pas à deviner sa fonction à partir d’une gaine ou d’un ancien repérage manuscrit. C’est précisément ce qui permet de passer ensuite d’une lecture “fil par fil” à une logique de câblage plus globale.
Le schéma de branchement le plus courant en logement
Le montage le plus simple reste le simple allumage : une phase arrive sur l’interrupteur, le retour lampe repart vers le point lumineux, et le neutre va directement à la lampe. Ce montage fonctionne très bien pour une pièce avec une seule entrée, mais il devient vite peu pratique dès qu’on souhaite commander la lumière depuis deux endroits.
Le va-et-vient répond exactement à ce besoin. C’est le schéma qu’on retrouve dans un couloir, au bas et au sommet d’un escalier, ou dans une chambre avec une commande près de la porte et une autre au lit. La logique est la suivante : la phase arrive sur le premier interrupteur, les deux interrupteurs sont reliés par les navettes, puis le second envoie le retour lampe vers la lampe. C’est ce point de sortie qui est le plus important à retenir : la borne L du second interrupteur devient la borne de retour vers le luminaire.
Dans la pratique, la plupart des notices de fabricants comme Legrand ou Hager reprennent cette même logique de câblage. Ce qui change selon la gamme, ce sont les repères secondaires, l’ergonomie des bornes ou la forme du mécanisme, pas le principe électrique lui-même.
| Montage | Nombre de commandes | Rôle du retour lampe | Usage idéal | Limite principale |
|---|---|---|---|---|
| Simple allumage | 1 | Part directement de l’interrupteur vers la lampe | Petite pièce, placard, cellier | Peu pratique si l’accès change |
| Va-et-vient | 2 | Sort du second interrupteur vers le luminaire | Couloir, escalier, chambre | Nécessite le bon repérage des navettes |
| Poussoir avec télérupteur | Plusieurs | Le retour passe par le télérupteur, pas par l’interrupteur classique | Grand espace, multiples accès | Montage plus technique |
| Commande sans fil | Variable | Le retour physique peut disparaître selon le système | Rénovation sans saignées | Dépend des piles, de la radio ou de l’alimentation du module |
Cette comparaison aide à choisir le bon montage avant même de sortir le tournevis. Et c’est souvent là que l’on évite une rénovation inutilement compliquée, ou au contraire un système trop minimal pour l’usage réel.
Les erreurs de câblage qui provoquent les pannes
La première erreur, c’est de confondre retour lampe et neutre. Si le neutre est branché sur l’interrupteur à la place du retour, le circuit ne fonctionne pas correctement et le diagnostic devient vite confus. La deuxième erreur, très fréquente, consiste à inverser les navettes et la borne commune dans un va-et-vient. Le symptôme est souvent simple : la lampe ne réagit pas de façon cohérente, ou l’allumage ne fonctionne que dans certaines positions.
Je vois aussi souvent des interventions où l’on s’est fié uniquement aux couleurs. C’est risqué, car une installation ancienne peut avoir été modifiée plusieurs fois. Le violet peut être un retour lampe dans un tableau, mais ailleurs il peut avoir été réutilisé. La seule méthode propre reste la vérification réelle du conducteur, la lecture des bornes et le test d’absence de tension.
- Ne pas couper le courant avant d’ouvrir le mécanisme.
- Se fier uniquement à la couleur des fils sans test complémentaire.
- Confondre L, navettes et retour lampe sur un va-et-vient.
- Ranger trop vite les fils sans vérifier qu’aucun brin de cuivre ne dépasse.
- Forcer dans une boîte trop étroite, ce qui crée des faux contacts avec le temps.
J’ajoute un point de vigilance utile en rénovation : dans une installation d’éclairage résidentiel, on reste généralement sur des conducteurs de 1,5 mm² et sur des circuits limités en nombre de points lumineux. Si le câblage existant semble bricolé, surchargé ou incohérent, je préfère interrompre l’intervention et repartir sur un diagnostic propre plutôt que d’essayer de “faire tenir” un montage bancal.
Quand garder un va-et-vient, passer au poussoir ou choisir le sans-fil
Le va-et-vient reste, à mes yeux, la solution la plus lisible quand il n’y a que deux points de commande et que l’on dispose déjà des fils nécessaires. C’est simple, durable et facile à comprendre une fois le schéma assimilé. En revanche, dès que l’on veut multiplier les commandes, ou éviter d’ouvrir les murs, d’autres options deviennent plus pertinentes.
Le poussoir avec télérupteur est intéressant pour les circulations plus longues, les cages d’escalier ou les zones où plusieurs accès doivent piloter la même lumière. Le sans-fil, lui, est souvent la meilleure option en rénovation légère : il évite les saignées, réduit le temps de chantier et permet d’ajouter une commande là où tirer un fil serait disproportionné. Ce n’est pas un choix “plus moderne par principe”; c’est un choix cohérent quand la contrainte de pose compte plus que la pure simplicité du schéma.
| Solution | Quand je la recommande | Avantage concret | Limite à accepter |
|---|---|---|---|
| Va-et-vient | Deux commandes fixes, câblage existant | Très lisible, fiable, économique à l’usage | Peu flexible si on veut ajouter des points de commande |
| Poussoir + télérupteur | Plusieurs commandes sur une même zone | Évolutif et pratique dans les grands espaces | Montage plus technique et plus volumineux dans le tableau |
| Commande sans fil | Rénovation sans reprise lourde du câblage | Pose rapide, peu intrusive | Dépend d’un module, d’une alimentation ou d’une batterie selon le système |
En rénovation intérieure, je regarde donc d’abord la contrainte du chantier, puis l’usage réel de la pièce. C’est ce couple “usage + faisabilité” qui mène au bon choix, bien plus qu’une préférence théorique pour un montage ou un autre.
Ce que je vérifie toujours avant de refermer la boîte d’encastrement
Avant de refermer quoi que ce soit, je fais toujours le même contrôle : les fils sont-ils bien serrés, le cuivre est-il correctement engagé dans la borne, la gaine est-elle intacte et le mécanisme repose-t-il sans écraser les conducteurs ? Sur un interrupteur d’éclairage, une mauvaise tenue dans la boîte se paie presque toujours plus tard, sous forme de faux contact ou de grésillement.
Je vérifie aussi que le retour lampe est bien à sa place, surtout sur un va-et-vient. Si la borne commune est mal utilisée, le circuit peut sembler presque correct tout en restant imprévisible. C’est exactement le genre de détail qui fait perdre du temps au premier dépannage, puis au second, puis au troisième. Un contrôle méthodique prend moins de temps qu’une reprise complète.
- Couper le courant et contrôler l’absence de tension.
- Identifier clairement la borne commune, les navettes et le retour lampe.
- Vérifier que le fil ne sort pas de la borne et que les brins ne s’échappent pas.
- Tester l’allumage avant de revisser définitivement la plaque.
- Si l’installation est ancienne, douteuse ou surchargée, faire intervenir un électricien.
Au fond, ce qui compte n’est pas seulement de “faire marcher la lumière”, mais de comprendre la logique du circuit pour éviter les bricolages fragiles. Si vous retenez une seule chose, gardez celle-ci : le fil de retour n’est pas un fil anodin, c’est la phase commandée qui relie l’interrupteur au luminaire, et c’est souvent lui qui fait la différence entre un câblage clair et une panne difficile à lire.
