Comment installer un boîtier DCL au plafond sans erreur ?

Un plafond proprement raccordé change tout: sécurité, facilité de remplacement du luminaire et rendu final plus net. Pour installer un boîtier DCL, il faut surtout choisir le bon modèle, préparer l’ouverture au bon diamètre et respecter l’ordre des branchements. Dans ce guide, je vais aller droit au but: quoi acheter, comment le poser, où l’on se trompe le plus souvent et quand il vaut mieux laisser la main à un professionnel.

Comprendre ce que fait vraiment un boîtier DCL au plafond

Le DCL, pour dispositif de connexion luminaire, sert de point de raccordement sécurisé entre le circuit électrique du plafond et le luminaire. En pratique, il remplace les branchements improvisés et permet de changer une suspension ou un plafonnier sans rouvrir toute l’installation. C’est simple, mais c’est justement cette simplicité qui fait la différence au quotidien.

En 2026, la référence à suivre reste la NF C 15-100 dans sa version 2024 pour les installations neuves et les rénovations totales. Promotelec rappelle que le DCL fait partie des dispositifs attendus pour alimenter un point d’éclairage dans ce cadre. Autrement dit, on ne parle pas d’un gadget de confort, mais d’un point technique qui structure l’installation et réduit les risques de faux contact ou de borne accessible.

Je vois souvent une confusion entre “boîtier”, “douille” et “prise DCL”. Le boîtier est l’élément encastré ou fixé dans le plafond; la fiche DCL est la pièce qui se branche dessus; la douille de chantier, elle, sert surtout à faire de la lumière temporaire pendant les travaux. Cette distinction est utile, parce qu’on ne choisit pas la même pièce selon qu’on veut terminer un chantier ou raccorder définitivement un luminaire. Reste maintenant à choisir le bon modèle pour votre plafond.

Choisir le bon modèle selon le plafond et le luminaire

Avant de percer quoi que ce soit, je regarde d’abord le support. Un plafond en plaque de plâtre n’a pas les mêmes contraintes qu’une dalle béton, et un faux plafond peut imposer une logique de fixation très différente. Le poids du luminaire compte aussi: une petite suspension décorative et un lustre plus lourd ne se gèrent pas exactement de la même manière.

Dans les gammes grand public, on trouve souvent des boîtes point de centre DCL autour de 6 à 13 €, et des fiches DCL autour de 3,5 à 5 €. Les kits complets sont intéressants quand on part de zéro, car ils évitent de multiplier les achats pour une seule pose. Mon conseil est simple: prenez un modèle qui laisse de la marge sur la profondeur, surtout si le plafond est irrégulier ou si le luminaire a une rosace un peu épaisse. Une fois le bon boîtier identifié, la réussite se joue surtout dans la préparation.

Préparer le chantier sans improviser

Je préfère toujours préparer le poste avant de toucher au plafond. Cela évite les allers-retours, les poussières inutiles et les erreurs de mesure. La liste ci-dessous couvre l’essentiel pour une pose propre sur plafond courant.

• Boîtier DCL compatible avec le support.
• Fiche DCL et, si besoin, douille de chantier pour l’éclairage temporaire.
• Scie cloche de 67 mm pour les cloisons sèches.
• Tournevis isolé et pince à dénuder.
• Vérificateur d’absence de tension, souvent appelé VAT.
• Mètre, crayon, niveau et aspirateur pour garder une découpe nette.

Pour les plafonds en plaque de plâtre, je conseille de repérer précisément le centre du point lumineux et de vérifier s’il y a une ossature ou un renfort à proximité. Pour un point de centre lourd, ce détail compte autant que le boîtier lui-même. Quand tout est prêt, la pose devient beaucoup plus lisible et vous évitez les rattrapages de dernière minute.

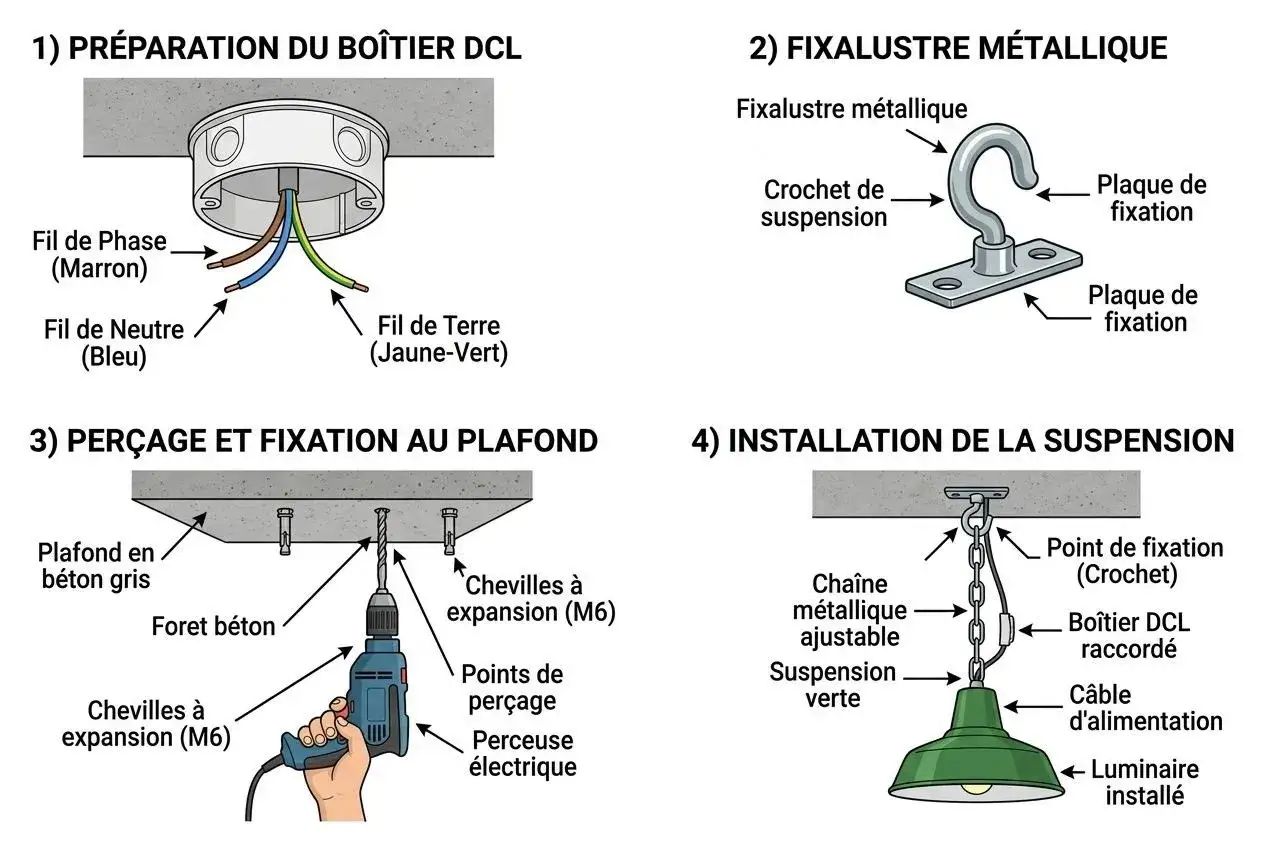

Installer le boîtier DCL pas à pas

Legrand détaille une pose type avec une découpe à 67 mm et un dénudage des fils sur 9 mm. Ce sont deux repères très concrets, et ils résument bien la logique du chantier: une ouverture propre, puis un raccordement sans excès de longueur dénudée. Je suis partisan d’une exécution lente sur cette étape, parce qu’un mauvais serrage ou une découpe approximative se rattrapent rarement bien ensuite.

1. Marquez l’emplacement exact du point lumineux.
2. Découpez l’ouverture au bon diamètre si vous êtes sur une cloison sèche.
3. Présentez le boîtier pour vérifier l’encombrement et la profondeur utile.
4. Fixez le boîtier selon le système prévu par le fabricant: griffes, vissage, patte de maintien ou reprise sur ossature.
5. Faites passer les conducteurs et préparez-les avec une longueur de dénudage correcte.
6. Raccordez les fils au bornier du socle DCL.
7. Refermez le couvercle, remettez en place le crochet ou l’accessoire de suspension, puis testez l’ensemble.

Le sens des conducteurs est important. En règle générale, la terre va au centre de la borne prévue à cet effet, le neutre sur N et la phase sur L. Si le luminaire ne demande pas de terre parce qu’il est de classe II, on ne force pas un conducteur inutile dans le raccordement. La qualité de la fixation est aussi importante que le câblage: un point lumineux bien branché mais mal repris mécaniquement finira par bouger, vibrer ou fatiguer le support.

Sur un luminaire suspendu, vérifiez toujours la charge admissible annoncée par le boîtier et la manière dont la suspension est reprise. Certains modèles de point de centre renforcés annoncent jusqu’à 25 kg avec reprise sur ossature, mais il faut lire la notice du produit, pas deviner. Une fois le boîtier en place, le raccordement du luminaire doit être tout aussi propre.

Raccorder le luminaire proprement

Le but du DCL n’est pas seulement de “faire tenir” un luminaire. Il doit permettre une connexion simple, nette et réversible. La fiche DCL se branche sur le socle du plafond, puis le câble du luminaire est serré dans son connecteur. Si le câble est mal maintenu, c’est souvent là que les problèmes apparaissent quelques mois plus tard, au moment où la rosace est remise en place ou où l’on change d’ampoule.

Pour le raccordement, je garde une logique très stricte: d’abord la préparation du câble, ensuite le branchement, enfin le contrôle visuel. Les conducteurs doivent être bien serrés, sans cuivre apparent hors de la borne. La longueur dénudée doit rester raisonnable, autour des 9 mm indiqués par la notice de nombreux modèles courants, pour éviter les contacts parasites.

Un autre point que l’on sous-estime souvent, c’est la gestion du cache et du cordon. Le luminaire doit arriver sans forcer sur la fiche, et la rosace doit pouvoir se plaquer sans écraser les fils. Si le luminaire est volumineux ou si son propre boîtier de raccordement est spécifique, il peut exiger un montage particulier. Dans ce cas, mieux vaut suivre la notice du fabricant à la lettre que de transposer une méthode vue ailleurs. Les erreurs les plus fréquentes apparaissent justement quand on veut aller trop vite.

Les erreurs qui compliquent la pose

Les problèmes que je rencontre le plus souvent ne viennent pas d’un grand défaut technique, mais d’une suite de petits raccourcis. Le premier, c’est la coupure de courant mal vérifiée. Le second, c’est le mauvais diamètre de découpe, qui laisse le boîtier flotter ou écrase la collerette. Le troisième, c’est le câblage trop long, trop court ou mal serré.

Il y a aussi des erreurs plus discrètes, mais tout aussi gênantes: oublier la reprise de charge quand le luminaire pèse vraiment, confondre neutre et phase, négliger l’état de l’ancienne gaine, ou forcer une rosace sur une boîte trop saillante. Sur certains plafonds anciens, les fils deviennent cassants. Dans ce cas, tirer un peu trop fort suffit à détériorer l’isolant. Je préfère perdre dix minutes à contrôler qu’une heure à réparer.

Enfin, il faut accepter qu’un DCL n’est pas toujours la bonne solution universelle. Dans des cas très particuliers, la conception d’un luminaire peut imposer un raccordement différent, ou un équipement spécifique peut rendre la boîte intermédiaire inutile. Ce sont des exceptions, pas la règle. Si votre configuration sort du cadre habituel, il vaut mieux la traiter comme un cas technique à part. C’est aussi ce qui permet de mieux estimer le coût et le temps de l’intervention.

Coût, durée et cas où je fais appel à un électricien

Pour une pose simple sur support accessible, comptez souvent entre 30 et 60 minutes si tout est prêt. Quand il faut créer l’ouverture, vérifier l’ossature, reprendre la fixation ou nettoyer une ancienne sortie de fils, je préfère raisonner sur 1 à 2 heures. Le gain de temps vient surtout de la préparation, pas de la précipitation.

Je fais appel à un électricien dès qu’il faut reprendre un circuit ancien douteux, ouvrir un plafond béton, gérer un luminaire lourd ou intervenir dans une pièce humide avec contraintes spécifiques. En rénovation, le DCL est rarement la partie la plus chère du chantier; ce sont plutôt l’accès, le support et les reprises qui font monter la note. Si vous hésitez entre “je le fais moi-même” et “je sécurise le coup”, la bonne question n’est pas seulement le prix, mais aussi le temps perdu en cas d’erreur. Une fois ces repères posés, il devient plus facile de penser la pièce dans la durée.

Un point lumineux prêt pour la suite de la rénovation

Un boîtier DCL bien posé n’est pas seulement un raccord propre. C’est aussi une base très pratique pour faire évoluer la décoration sans toucher à l’électricité à chaque changement de luminaire. Dans une chambre, un salon ou une entrée, cette souplesse compte énormément: on peut remplacer une suspension, passer à un plafonnier plus discret ou revenir à une forme plus décorative sans refaire tout le point de centre.

Je conseille aussi de laisser un peu de marge dans le câble et de choisir un boîtier qui ne force pas la rosace à se plaquer de travers. Ce détail paraît secondaire, mais il améliore immédiatement le rendu final. Et quand on rénove pour habiter longtemps, ce sont souvent ces détails-là qui font la différence entre une installation simplement conforme et une installation agréable à vivre.

Si vous préparez plusieurs points lumineux dans le même logement, gardez la même logique sur toute la maison: support adapté, fixation nette, repérage clair des conducteurs et accessoires compatibles avec chaque luminaire. C’est la meilleure façon d’obtenir une installation cohérente, durable et facile à faire évoluer sans mauvaise surprise.
