Ajouter un point de commande supplémentaire dans une pièce paraît simple sur le papier, mais le bon montage dépend en réalité de ce que vous voulez obtenir. Un repiquage propre ne sert pas à tout faire: il faut distinguer l’alimentation d’un nouvel interrupteur, la commande d’une autre lampe et le cas particulier où l’on veut piloter la même lumière depuis deux endroits. Je vais passer en revue les configurations utiles, les limites réelles et la méthode la plus sûre pour éviter les erreurs de câblage.
Les points à retenir avant de toucher au câblage
- Le repiquage sert surtout à reprendre une phase permanente pour alimenter un autre point de commande ou un autre départ lumineux.
- Sur un interrupteur simple, on câble en général la phase sur L et le retour lampe sur 1.
- En France, un circuit d’éclairage se fait le plus souvent en 1,5 mm² et reste limité à 8 points d’éclairage par circuit.
- Si vous voulez commander la même lampe depuis deux endroits, le bon montage est souvent un va-et-vient, pas un simple repiquage.
- Avant toute intervention, il faut couper le circuit et vérifier l’absence de tension avec un VAT plutôt qu’à l’aveugle.
- Si la boîte est trop pleine, si le neutre manque ou si le cheminement de câble est compliqué, une solution sans fil ou un électricien est souvent plus rationnel.
Ce que signifie vraiment repiquer un interrupteur
Quand on parle de repiquer un interrupteur, on parle en pratique de reprendre une alimentation déjà présente pour alimenter un autre mécanisme ou prolonger un circuit de commande. Le point crucial, c’est de savoir si vous avez besoin d’une simple arrivée de phase, d’un nouveau retour lampe, ou d’un vrai second point de commande pour le même éclairage.
Je préfère poser les bases clairement, parce que c’est là que beaucoup de montages deviennent confus. Un interrupteur simple ne fait qu’ouvrir ou fermer la phase. Le neutre, lui, va directement au luminaire. Si vous mélangez ces rôles, le circuit peut fonctionner de façon aléatoire, ou pas du tout.
| Terme | Rôle | À retenir |
|---|---|---|
| Phase permanente | Elle alimente le mécanisme avant coupure | C’est souvent elle qu’on repique pour ajouter un autre point |
| Retour lampe | Conducteur qui repart vers la lampe après l’interrupteur | Il ne doit pas être confondu avec la phase d’alimentation |
| Navettes | Fils de liaison entre deux va-et-vient | Elles servent à commander la même lampe depuis deux endroits |
| Neutre | Retour direct vers la lampe | Sur un interrupteur simple, il ne passe généralement pas par le mécanisme |
Autrement dit, le mot “repiquage” est pratique, mais il ne dit pas à lui seul quel schéma faut choisir. Une fois cette distinction posée, la vraie question devient: dans quel cas ce montage est-il pertinent, et dans quel cas faut-il changer d’approche ?
Quand le repiquage est possible et quand il faut changer de montage
Il n’y a pas une réponse unique, et c’est plutôt une bonne chose. Dans un logement, je vois surtout quatre situations récurrentes: ajouter un interrupteur pour une nouvelle lampe, prolonger un circuit existant, créer un deuxième point de commande pour une même lumière, ou équiper une boîte d’un interrupteur connecté.
| Situation | Solution adaptée | Ce qu’il faut éviter |
|---|---|---|
| Ajouter un interrupteur pour une autre lampe | Repiquage de la phase permanente, puis nouveau retour lampe | Prendre l’alimentation sur le retour lampe existant |
| Commander la même lampe depuis deux endroits | Va-et-vient, ou télérupteur selon le nombre de points | Essayer de “doubler” un interrupteur simple |
| Boîte déjà chargée et peu de place | Boîte plus profonde, dérivation, ou solution radio | Forcer les fils dans un boîtier trop petit |
| Interrupteur connecté nécessitant le neutre | Vérifier la présence du neutre avant l’achat | Supposer qu’un interrupteur classique fournira le neutre |
Je le dis franchement: si votre objectif est de piloter la même lampe depuis deux points, le repiquage seul n’est pas la bonne solution. En revanche, si vous voulez alimenter une nouvelle commande ou un nouveau départ d’éclairage depuis un point déjà accessible, le repiquage peut être propre et logique. La suite consiste donc à respecter les règles du circuit avant de brancher quoi que ce soit.
Les règles de sécurité et de conformité à respecter
Sur l’éclairage domestique, je pars toujours du même ordre: couper, vérifier, identifier, seulement ensuite câbler. Le minimum n’est pas négociable, surtout quand on travaille sur un circuit déjà existant où les couleurs peuvent avoir été modifiées au fil des rénovations.
- Coupez le circuit au tableau et vérifiez l’absence de tension avec un VAT, pas seulement avec un tournevis testeur.
- Repérez les conducteurs avant démontage: la phase permanente, le retour lampe et, si besoin, les fils de liaison.
- Respectez la section: en pratique, l’éclairage domestique se fait en 1,5 mm².
- Ne surchargez pas le circuit: la limite couramment retenue est de 8 points d’éclairage par circuit.
- Gardez les couleurs lisibles: la phase est souvent rouge, marron ou noire; le neutre est bleu; la terre est vert/jaune; le retour lampe doit rester distinct.
- Évitez les boîtes trop pleines: une connexion propre dans des bornes adaptées vaut mieux qu’un faisceau comprimé au fond du boîtier.
Il y a un autre point que je surveille systématiquement: la présence d’une phase permanente dans la boîte. Sans elle, vous ne partez pas sur un vrai repiquage propre, et il faut souvent dériver ailleurs ou revoir le cheminement. Une fois cette base sécurisée, le câblage devient beaucoup plus lisible.
Ajouter un interrupteur simple depuis un point existant
Voici la méthode que j’utiliserais pour ajouter un interrupteur simple à partir d’un point déjà alimenté, à condition que le circuit le permette et que la phase permanente soit bien disponible dans la boîte. L’idée est simple: on reprend l’alimentation, on tire un nouveau câble vers le second point, puis on raccorde le nouvel interrupteur comme un interrupteur classique.
- Coupez l’alimentation au tableau et vérifiez l’absence de tension sur tous les conducteurs du point concerné.
- Ouvrez l’interrupteur existant et identifiez la phase permanente et le retour lampe.
- Si vous avez besoin de repartir vers un autre mécanisme, utilisez un connecteur adapté pour faire un départ propre depuis la phase permanente.
- Tirez un câble vers la nouvelle boîte d’encastrement en respectant le cheminement existant ou un passage technique correct.
- Raccordez la phase du nouvel interrupteur sur la borne L.
- Raccordez le retour lampe du nouveau point sur la borne 1 ou sur la borne repérée du mécanisme.
- Remontez proprement le tout, sans forcer les conducteurs ni écraser les connexions dans la boîte.
- Rétablissez le courant et testez un seul point à la fois pour vérifier que chaque commande agit comme prévu.
Deux détails font souvent la différence. D’abord, si la boîte est trop profonde ou trop remplie, changez de boîte au lieu de “tasser” les fils. Ensuite, si le câble doit traverser une zone déjà finie, une boîte de dérivation bien placée peut sauver le montage et éviter un bricolage difficile à maintenir. Si votre besoin est différent, en revanche, il faut changer de logique plutôt que d’insister sur ce schéma.

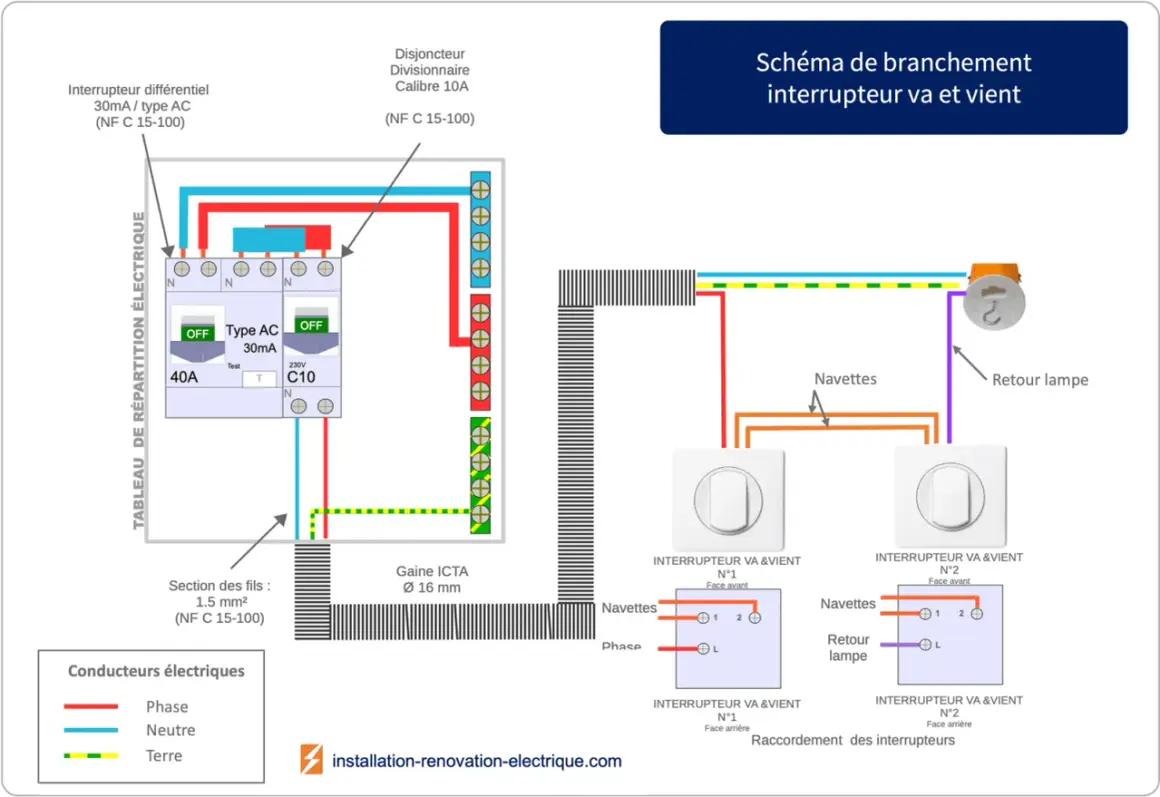

Si votre vrai besoin est de commander la même lampe depuis deux endroits
Je vois souvent ce cas dans les couloirs, les escaliers et les chambres: on veut éteindre la lumière sans revenir sur ses pas. Là, le bon réflexe n’est pas de repiquer l’interrupteur existant, mais de choisir un système fait pour la multi-commande.
| Solution | Quand l’utiliser | Atout principal | Limite |
|---|---|---|---|
| Va-et-vient | Deux points de commande pour une même lampe | Montage classique, fiable et bien compris des électriciens | Il faut tirer les navettes entre les deux points |
| Télérupteur | Trois points de commande ou plus | Très souple pour multiplier les commandes | Implique un appareil supplémentaire, souvent au tableau |
| Commande sans fil | Rénovation finie, murs difficiles à reprendre | Évite de saigner les cloisons et de tirer des fils | Dépend d’un écosystème radio ou d’un module compatible |
Dans une rénovation légère, la solution sans fil est souvent la moins intrusive. Dans une installation plus classique, le va-et-vient reste la référence pour deux points de commande, et le télérupteur devient pertinent dès qu’on veut aller plus loin. Là encore, le bon choix se fait surtout en fonction du chantier réel, pas seulement du schéma théorique.
Les erreurs qui coûtent du temps et un budget réaliste
Si je devais résumer les problèmes que je rencontre le plus souvent, je dirais qu’ils tiennent en trois mots: mauvais conducteur, mauvais montage, mauvais espace. La plupart des pannes ne viennent pas d’un défaut “mystérieux”, mais d’un détail de repérage ou d’un câblage qui ne correspond pas au besoin initial.
- Prendre le retour lampe pour une phase permanente et alimenter le nouveau point au mauvais endroit.
- Essayer de faire un deuxième point de commande pour la même lampe avec un simple interrupteur, alors qu’il faut un va-et-vient ou un télérupteur.
- Utiliser des couleurs de fils ambiguës sans les repérer au marqueur ou sur un schéma.
- Oublier que certains interrupteurs connectés ont besoin du neutre, absent dans beaucoup de boîtes d’interrupteur classiques.
- Forcer les conducteurs dans une boîte trop petite, ce qui rend le montage fragile et pénible à dépanner.
- Dépasser la capacité du circuit d’éclairage en ajoutant des points sans vérifier la répartition.
Côté budget, il faut raisonner par scénario. Pour un repiquage simple avec mécanisme, boîte et connecteurs, comptez souvent 15 à 40 € de matériel si vous faites vous-même le travail, selon la gamme choisie. Un montage va-et-vient revient souvent dans une fourchette de 20 à 60 € en matériel, tandis qu’une solution sans fil se situe fréquemment autour de 30 à 120 € selon la marque et le niveau de finition. Si vous faites intervenir un professionnel pour une petite reprise, l’enveloppe grimpe souvent entre 90 et 250 €, davantage si le passage de câble est compliqué ou s’il faut reprendre une cloison. Pour une intervention simple et accessible, le temps de travail reste souvent contenu, mais dès qu’il faut ouvrir un mur ou prolonger un circuit proprement, la facture suit vite.
Le vrai critère de décision, à mes yeux, est simple: si vous pouvez repiquer proprement une phase permanente, garder un câblage lisible et respecter la logique du circuit, le projet est raisonnable; sinon, mieux vaut changer de solution avant de refermer la boîte.
Le dernier contrôle qui évite une mauvaise surprise
Avant de remettre le courant, je vérifie toujours les mêmes points dans le même ordre: les connexions sont bien serrées, aucun cuivre nu ne dépasse, la borne L reçoit bien la phase, la borne 1 reçoit bien le retour, et la boîte d’encastrement n’est pas surchargée. Je prends aussi une photo du câblage avant fermeture, parce qu’en cas de dépannage futur, ce cliché vaut souvent plus qu’un long souvenir approximatif.Si tout est cohérent, le montage doit être simple à lire et simple à maintenir. Et si un seul de ces points reste flou, je préfère arrêter là et faire reprendre le circuit par un électricien plutôt que de refermer un assemblage douteux. Sur ce type de travaux, un câblage propre n’est pas seulement plus élégant: il est surtout plus sûr et beaucoup plus facile à faire évoluer ensuite.
