Raccorder correctement une fiche à trois conducteurs tient à peu de choses, mais ces quelques gestes font toute la différence: repérer la phase, le neutre et la terre, choisir une fiche compatible avec la section du cordon, puis serrer chaque conducteur sans laisser de cuivre apparent. Je préfère toujours traiter ce travail comme une petite opération de sécurité domestique, surtout pour une lampe métallique, une rallonge ou un appareil de classe I. Dans ce guide, je passe en revue la logique du câblage, les couleurs à respecter, les erreurs qui reviennent le plus souvent et les cas où il vaut mieux remplacer la fiche entière.
Les points à connaître avant d’ouvrir la fiche
- Coupez toujours le courant et vérifiez l’absence de tension avant d’intervenir.
- En France, le bleu va au neutre, le vert/jaune à la terre et la phase est le plus souvent marron, noir ou rouge.
- Une fiche domestique 2P+T sert à la fois à l’alimentation et à la protection des appareils de classe I.
- La plupart des fiches 16 A acceptent un câble 3 x 1,5 mm² maximum; il faut vérifier le modèle exact.
- Le plus grand risque vient rarement du branchement lui-même, mais d’un serrage insuffisant ou d’un câble mal retenu.
- Si le plastique est jauni, fendu ou chauffé, je conseille de remplacer la fiche plutôt que de réutiliser l’ancienne.
Comprendre ce que désigne une fiche 2P+T à trois fils
En France, on parle le plus souvent d’une fiche 2P+T, c’est-à-dire deux pôles plus la terre. Promotelec rappelle qu’une fiche électrique est un connecteur mâle avec un serre-câble, ce qui résume bien son rôle: elle doit alimenter l’appareil, mais aussi maintenir le cordon pour éviter que les efforts mécaniques se reportent sur les bornes internes.
Le principe est simple: trois conducteurs, trois fonctions. La phase amène l’énergie, le neutre referme le circuit et la terre sert de protection en cas de défaut d’isolement. Le code couleur n’est pas décoratif, il sert à éviter les inversions et à rendre le câblage lisible dans le temps.
| Conducteur | Couleur habituelle en France | Borne de raccordement | Rôle concret |
|---|---|---|---|
| Phase | Marron, noir ou rouge | L | Apporte la tension; c’est le conducteur le plus sensible à une erreur de branchement. |
| Neutre | Bleu | N | Complète le circuit et permet le retour du courant vers l’alimentation. |
| Terre | Vert/jaune | ⏚ | Évacue un défaut vers la terre pour réduire le risque de choc électrique. |
Legrand rappelle qu’une fiche 2P+T devient indispensable dès qu’un appareil de classe I présente une partie métallique accessible, comme certaines lampes ou appliques. C’est une distinction importante en éclairage: un luminaire en métal n’a pas les mêmes besoins qu’une lampe en plastique double isolation. Une fois cette logique en tête, le reste du travail devient surtout une question de préparation.
Préparer le bon matériel avant de câbler
Je commence toujours par vérifier deux choses: la fiche est-elle adaptée au câble, et le câble est-il en bon état? Une fiche domestique 16 A accepte souvent un cordon de 3 x 1,5 mm² maximum. Pour une rallonge ou un appareil courant, c’est la configuration la plus répandue. Pour un petit luminaire, on peut rencontrer des cordons plus légers, mais il faut alors rester dans les prescriptions du fabricant et du produit.
Pour éviter les mauvaises surprises, je garde à portée de main un tournevis isolé, un outil à dénuder, un cutter propre pour la gaine extérieure et, si possible, un testeur de tension. Une bonne préparation évite de forcer sur les conducteurs, et donc d’abîmer l’âme cuivre ou l’isolant.
| Usage courant | Section souvent rencontrée | Ce qu’il faut retenir |
|---|---|---|
| Petit luminaire ou lampe de chevet | 2 x 0,75 mm² pour les modèles sans terre | Legrand propose par exemple un interrupteur de lampe prévu pour câble 2 x 0,75 mm². |
| Rallonge ou fiche domestique standard | 3 x 1,5 mm² | C’est le format le plus courant pour une fiche 2P+T 16 A. |
| Appareil plus exigeant | À vérifier au cas par cas | Si la section nécessaire dépasse 1,5 mm², la fiche standard n’est pas forcément le bon choix. |
Je vérifie aussi l’état du cordon sur toute sa longueur. Si la gaine est craquelée, si le câble a pris un coup de chaud ou si le cuivre a noirci, je ne me contente pas de resserrer une borne. Dans ce cas, remplacer la fiche ne suffit parfois pas: il faut repartir sur un cordon sain. C’est seulement après ce contrôle que je passe au câblage proprement dit.

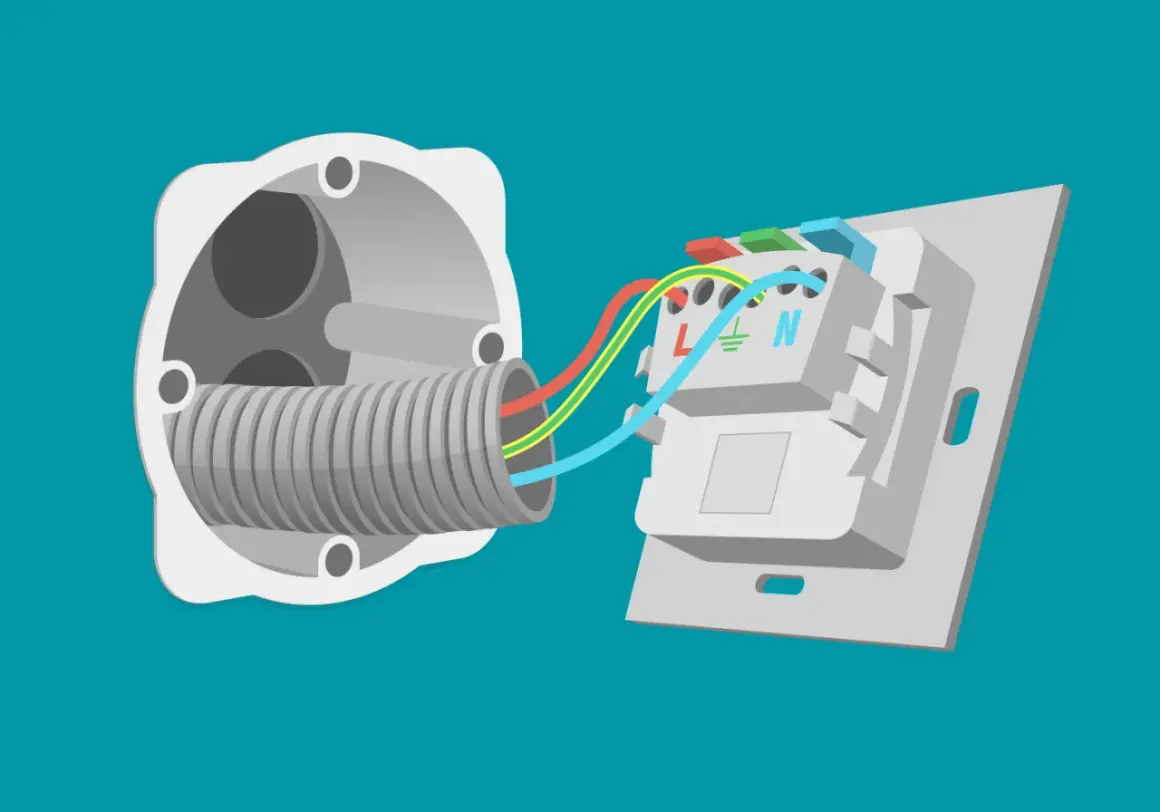

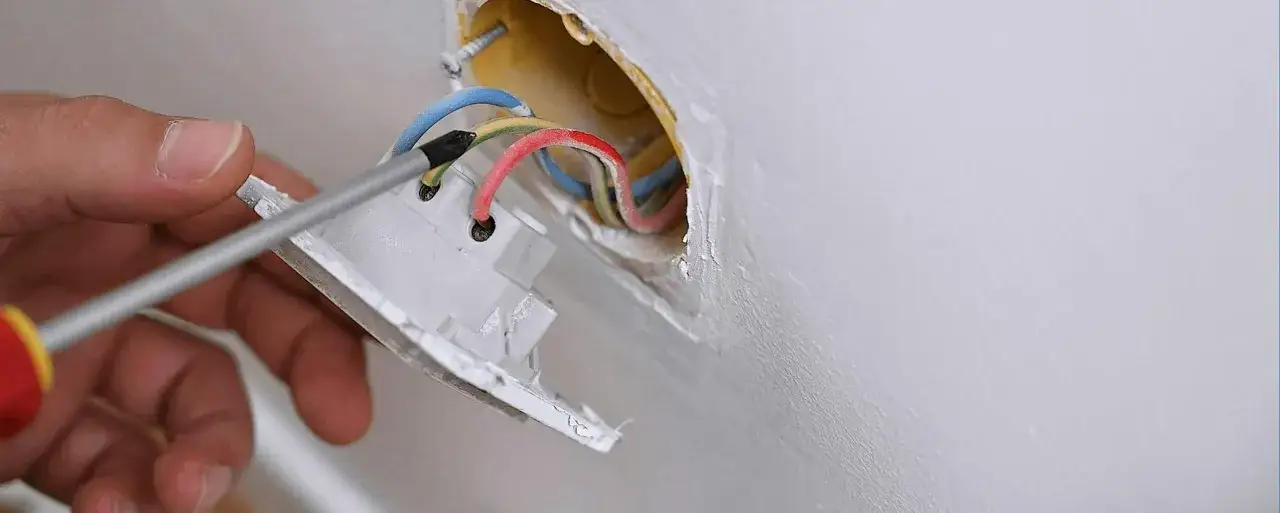

Le câblage pas à pas d’une fiche 2P+T
Le geste lui-même n’est pas compliqué, mais il doit rester méthodique. Mon objectif est toujours le même: aucun cuivre apparent hors des bornes, aucun conducteur écrasé et un serre-câble qui retient vraiment la gaine extérieure. Sur ce point, la qualité du montage compte autant que le sens des fils.
- Coupez l’alimentation au disjoncteur général, puis contrôlez l’absence de tension. Je ne saute jamais cette étape, même sur un simple cordon de lampe.
- Ouvrez la fiche et repérez les bornes. Sur la plupart des modèles, vous trouverez L pour la phase, N pour le neutre et le symbole de terre.
- Préparez le câble en retirant juste assez de gaine pour atteindre les bornes sans tension mécanique. Les trois conducteurs doivent arriver naturellement, sans être tendus.
- Dénudez chaque conducteur sur la longueur utile du bornier, puis torsadez légèrement les brins si le cordon est souple. Le but est d’obtenir un contact net et compact.
- Raccordez le bleu sur N, la phase sur L et le vert/jaune sur la terre. Si la fiche est marquée, je respecte toujours ces repères.
- Serrez fermement les vis ou les bornes automatiques, puis tirez légèrement sur chaque fil pour vérifier qu’il ne bouge pas.
- Bloquez ensuite la gaine extérieure dans le serre-câble. C’est lui qui protège le raccord, pas les petits conducteurs internes.
- Refermez la fiche, contrôlez qu’aucun brin ne dépasse, puis testez l’ensemble sur une prise adaptée.
Sur une fiche domestique française, l’ordre phase-neutre n’est pas toujours imposé par l’enfichage lui-même, mais dès que le fabricant indique des bornes L et N, je garde cette logique. Ce réflexe rend l’installation plus lisible et facilite les dépannages futurs, surtout si l’appareil est démonté plusieurs mois plus tard. Une fois ce câblage terminé, le vrai sujet devient souvent la qualité de finition.
Les erreurs qui créent des faux contacts ou des risques inutiles
Dans ce type de raccordement, les erreurs les plus courantes sont rarement spectaculaires. Elles se voient au bout de quelques semaines: une fiche qui chauffe, un câble qui bouge, une terre qui n’assure plus son rôle. Autrement dit, le problème n’est pas seulement électrique, il est aussi mécanique.
| Erreur fréquente | Conséquence possible | Comment l’éviter |
|---|---|---|
| Cuivre trop long hors de la borne | Risque de court-circuit ou de contact accidentel | Dénuder juste la longueur utile et vérifier le serrage avant fermeture. |
| Serre-câble serré sur les fils au lieu de la gaine | Arrachement progressif des conducteurs internes | Bloquer uniquement la gaine extérieure. |
| Couleurs inversées entre phase et neutre | Installation confuse et dépannage plus risqué | Respecter systématiquement le bleu, le vert/jaune et la borne L. |
| Serrage insuffisant | Échauffement local, faux contact, arrêt intermittent | Tirer légèrement sur chaque fil après serrage. |
| Cordon trop gros pour la fiche | Montage forcé, gaine abîmée, tenue médiocre | Vérifier la compatibilité section/produit avant de commencer. |
Le point que je surveille le plus en pratique, c’est la tenue mécanique. Une fiche mal serrée peut sembler fonctionner parfaitement le premier jour, puis devenir aléatoire dès qu’on déplace la lampe ou qu’on enroule la rallonge. À partir du moment où l’on sent un point dur, une chauffe anormale ou un plastique jauni, je considère que la réparation n’est plus sérieuse. Cette logique m’amène naturellement à choisir la bonne fiche selon l’appareil.
Choisir la bonne fiche selon la lampe, la rallonge ou l’appareil
Le choix ne dépend pas seulement du nombre de fils, mais aussi de la classe de l’appareil. Pour un appareil de classe I, avec une partie métallique accessible ou un besoin de protection renforcée, la terre est obligatoire. Pour un appareil de classe II, souvent en plastique et doublement isolé, la terre n’est pas utilisée. C’est un point simple, mais il change complètement le type de fiche à installer.
Je recommande de raisonner en trois questions: l’appareil a-t-il besoin de terre, quelle est la section du cordon et quelle puissance va réellement passer? Une fiche 2P+T 16 A supporte jusqu’à 230 V et 3680 W, mais seulement si le câble et le montage sont cohérents avec cette valeur. Câbler une fiche sur un cordon mal dimensionné ne sert à rien si le reste de la chaîne est fragile.
- Lampe métallique ou applique : fiche 2P+T, terre obligatoire, cordon adapté à l’usage.
- Lampe en plastique double isolation : fiche 2P ou montage spécifique selon le fabricant, sans terre active.
- Rallonge domestique : fiche 2P+T avec cordon 3G1,5 mm² dans la plupart des cas.
- Appareil ancien ou non repéré : je préfère vérifier la notice avant de brancher quoi que ce soit.
Le grand piège, ici, consiste à croire qu’une fiche plus “grosse” serait automatiquement meilleure. En réalité, le bon choix est celui qui respecte le câble, la puissance et l’usage réel. C’est précisément ce qui donne une installation propre, durable et cohérente dans une maison, un bureau ou un espace de rénovation. Reste alors une dernière question: à quel moment faut-il arrêter de bricoler soi-même?
Quand je préfère passer la main à un électricien
Je m’arrête dès que le contexte sort du cadre simple et sain du remplacement de fiche. C’est le cas si le câble est ancien, si les couleurs ne sont plus fiables, si la terre est absente alors que l’appareil en dépend, ou si le plastique a déjà chauffé. Dans une installation vieillissante, les couleurs ne racontent parfois plus l’histoire réelle du circuit.
Je conseille aussi de faire appel à un professionnel lorsque la fiche doit être posée sur un appareil encastré, un luminaire fixe, une installation en milieu humide ou un cordon qui alimente un équipement important. Dans ces situations, le gain de temps d’un bricolage rapide ne compense pas le risque. Et si vous hésitez entre plusieurs modèles de fiches, le bon réflexe consiste souvent à repartir sur du matériel neuf, compatible et clairement repéré.
Ce qu’un branchement propre change vraiment au quotidien
Une fiche bien câblée ne se remarque pas. Elle s’oublie, et c’est justement bon signe. Elle branche sans forcer, ne chauffe pas, ne bouge pas au moindre mouvement du cordon et garde la logique des couleurs intacte pour une prochaine intervention.
Quand je rénove un luminaire ou une rallonge, je cherche toujours ce résultat discret: un montage simple, lisible et sûr, qui respecte la section du câble, le rôle de chaque conducteur et la nature réelle de l’appareil. Si le cordon est fatigué, si la terre est douteuse ou si la fiche ne correspond pas au câble, je remplace l’ensemble plutôt que de sauver un mauvais montage. C’est souvent la solution la plus propre, et de loin la plus durable.
