Brancher néon interrupteur - Phase, neutre et LED sans faute

Brancher un néon sur un interrupteur paraît simple, mais le bon câblage repose sur une logique précise: couper la phase, laisser le neutre aller directement au luminaire et vérifier comment le tube fluorescent est alimenté en interne. Je vais détailler le schéma à respecter, le matériel à prévoir, les différences entre ballast et starter, puis les erreurs qui font perdre du temps ou créent un vrai risque. Au passage, je ferai aussi le point sur le cas très courant de la conversion en tube LED, parce que c’est souvent là que les choses se compliquent.

Comment brancher un néon avec interrupteur sans se tromper sur phase et neutre

Le principe de base est toujours le même: l’interrupteur interrompt la phase, puis renvoie une phase coupée vers le néon. Le neutre, lui, reste direct jusqu’au luminaire. C’est la logique d’un simple allumage, et c’est ce que je vérifie en premier quand j’ouvre une boîte de raccordement.

Sur la plupart des interrupteurs, la borne L reçoit la phase d’arrivée, et la borne de sortie envoie le retour lampe vers le néon. Quand l’appareil comporte une borne N, c’est souvent parce qu’il s’agit d’un interrupteur lumineux, témoin ou connecté qui a besoin du neutre pour fonctionner. Je conseille de ne jamais deviner à ce stade: on suit le repérage du mécanisme, pas une habitude prise sur un autre chantier.

Cette distinction entre phase et neutre n’est pas théorique. Si on coupe le mauvais conducteur, on se retrouve avec une partie du circuit encore potentiellement sous tension quand la lumière est éteinte, ce qui complique à la fois la sécurité et le dépannage. Dans une rénovation, je préfère donc partir d’un schéma simple, lisible et cohérent, plutôt que d’un montage “presque bon”. La préparation compte autant que le raccordement, et c’est ce que je détaille maintenant.

Préparer le chantier et choisir le bon matériel

Avant de toucher aux fils, je m’assure d’avoir l’outillage et les bons repères. Pour un circuit d’éclairage domestique en France, je pars en général sur du 1,5 mm², avec une protection adaptée au tableau et un câblage conforme à la logique de la NF C 15-100. Ce n’est pas le moment d’improviser avec des sections mélangées ou des conducteurs mal identifiés.

• un vérificateur d’absence de tension ou un testeur fiable;
• un tournevis isolé adapté aux bornes de l’interrupteur;
• une pince à dénuder propre, pour éviter d’abîmer les brins;
• des connecteurs rapides ou borniers adaptés si des reprises sont nécessaires;
• un câble de section conforme à l’éclairage, le plus souvent en 1,5 mm²;
• une boîte d’encastrement ou une boîte de dérivation en bon état;
• si le point lumineux est au plafond, une connexion propre au niveau du DCL ou de la dérivation prévue.

Je coupe ensuite l’alimentation au disjoncteur, puis je teste l’absence de tension, même si l’interrupteur est déjà sur “off”. C’est une règle simple, mais elle évite une erreur très banale: croire qu’un interrupteur ouvert suffit à rendre le circuit sûr. J’ajoute aussi une précaution utile en rénovation: je prends une photo du câblage avant démontage, surtout si la réglette est ancienne ou a déjà été bricolée. Une fois tout identifié, le branchement devient beaucoup plus lisible.

Le branchement pas à pas d’un tube fluorescent classique

Sur un tube fluorescent standard, je procède toujours dans le même ordre. L’objectif n’est pas seulement de faire fonctionner la lumière, mais d’obtenir un montage propre, facile à relire et sans point faible inutile.

1. Je repère l’arrivée de phase et le retour qui repart vers le néon depuis l’interrupteur.
2. Je raccorde la phase d’alimentation sur la borne d’entrée de l’interrupteur, souvent marquée L.
3. Je relie la sortie de l’interrupteur au conducteur qui alimente la lampe, c’est le retour lampe.
4. Je branche le neutre directement sur la borne N du luminaire ou de la dérivation prévue.
5. Je raccorde la terre à la carcasse métallique si la réglette est de classe I et le prévoit.
6. Je vérifie le serrage de chaque borne, puis l’absence de cuivre apparent.
7. Je remonte le tout, je remets sous tension et je teste l’allumage et l’extinction.

Le point important, ici, c’est que l’interrupteur ne vient pas “travailler” sur le tube lui-même, mais sur l’alimentation du circuit. C’est aussi pour cela qu’un luminaire fluorescent correctement câblé peut rester stable pendant des années: le chemin électrique est simple, tant qu’on respecte le rôle de chaque conducteur. Dans certains cas, pourtant, le montage interne change, et c’est là que ballast et starter entrent en jeu.

Ballast et starter, ce qui change vraiment selon le modèle

Avec un tube fluorescent, l’alimentation ne passe pas directement du secteur au tube sans intermédiaire. Le ballast limite et stabilise le courant, tandis que le starter intervient sur les anciens montages à ballast magnétique pour lancer l’allumage. Autrement dit, si vous intervenez sur une réglette ancienne, vous ne travaillez pas sur un simple support vide: vous êtes face à un petit système cohérent, qu’il faut respecter tel qu’il est conçu.

Je distingue surtout deux cas.

• Ballast magnétique avec starter : c’est l’ancien schéma le plus courant sur les néons traditionnels. Le starter fait partie du fonctionnement normal.
• Ballast électronique : le démarrage est différent, souvent plus rapide et plus stable. Le câblage doit suivre le schéma du fabricant, sans supposer qu’il ressemble à l’ancien montage.

Le symptôme classique d’un mauvais diagnostic, c’est la réglette qui clignote, bourdonne ou démarre mal alors que l’interrupteur a été parfaitement câblé. Dans ce cas, je regarde d’abord l’appareillage interne avant d’accuser le switch. Si le matériel est trop vieux, oxydé ou bruyant, il est parfois plus raisonnable de le remplacer que d’insister sur une réparation partielle. Cette question devient encore plus nette quand on compare fluorescent et LED.

Tube fluorescent ou tube LED, le câblage n’est pas toujours identique

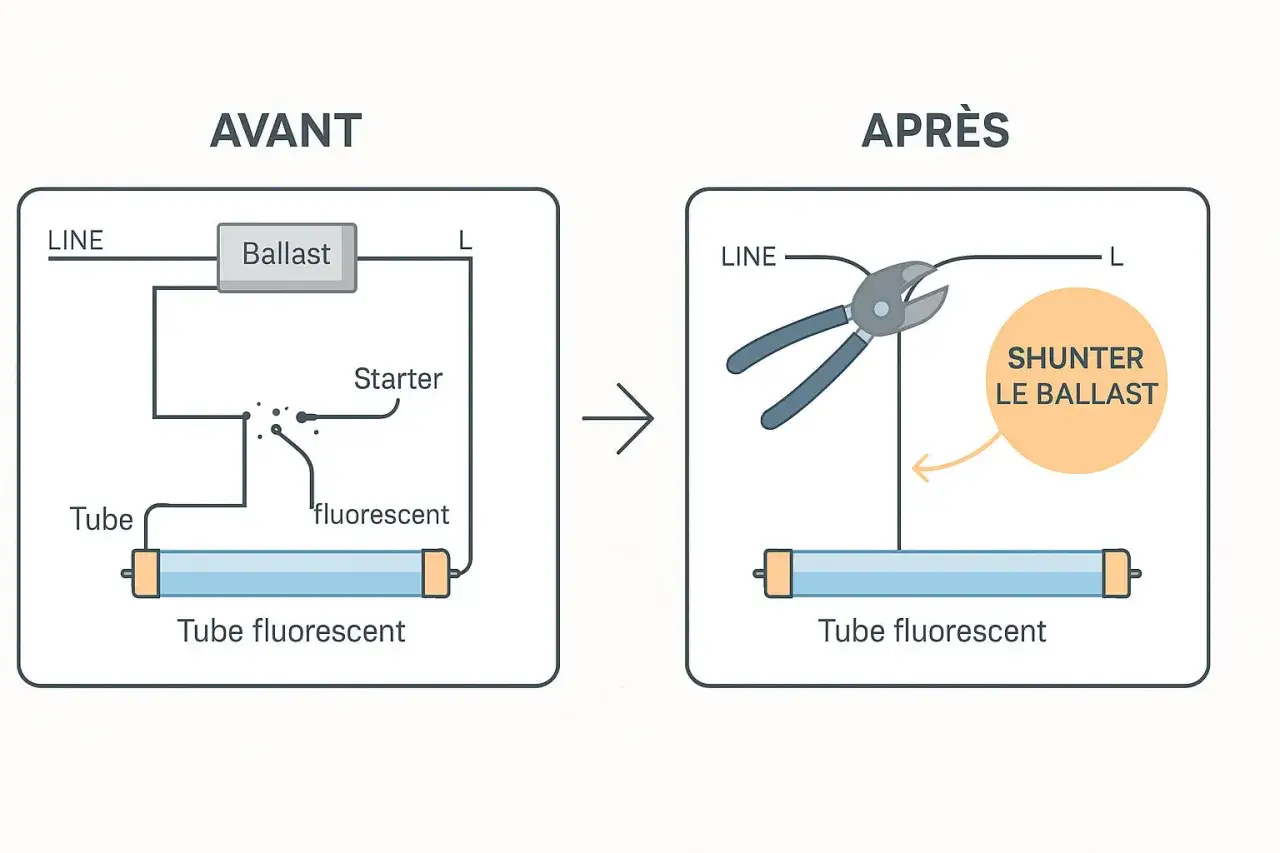

En 2026, beaucoup de bricoleurs veulent conserver la réglette existante tout en passant au LED. L’idée est bonne sur le papier, mais le câblage dépend du tube choisi. Certains tubes LED sont prévus pour garder une partie de l’ancien montage, d’autres imposent un recâblage plus direct. C’est là que je conseille de lire la notice avant de brancher quoi que ce soit.

Le point qui surprend souvent, c’est qu’un tube LED peut fonctionner correctement avec un câblage mal adapté au départ, puis montrer des comportements bizarres ensuite: faible lueur résiduelle, scintillement ou allumage inconstant. Ce n’est pas toujours le switch qui est en cause. Je garde donc une règle simple: si le tube LED n’est pas explicitement compatible avec votre configuration, je recâble selon la notice ou je pars sur un modèle conçu pour la réglette d’origine. Et si l’installation est propre, il reste quand même quelques pièges très fréquents à éviter.

Les erreurs que je vois le plus souvent

Sur ce type d’intervention, les mêmes fautes reviennent sans cesse. Ce sont rarement de “grosses” erreurs spectaculaires; ce sont plutôt de petits écarts qui rendent le montage incohérent ou pénible à dépanner.

• Couper le neutre au lieu de la phase : le néon peut sembler fonctionner, mais le principe de sécurité n’est plus bon.
• Confondre retour lampe et neutre : le circuit devient illisible et les mesures de dépannage deviennent trompeuses.
• Oublier la terre sur une réglette métallique : c’est une négligence que je ne tolère pas sur une classe I.
• Laisser des brins de cuivre visibles : c’est une cause classique de faux contact et de court-circuit.
• Serrer trop peu les bornes : avec le temps, un conducteur mal serré chauffe et se desserre encore plus.
• Ignorer le type d’interrupteur : un simple allumage ne remplace pas un va-et-vient quand la pièce a deux accès.
• Mélanger un ancien ballast et un tube LED non compatible : on gagne du temps au montage, puis on perd du temps au dépannage.

Je vois aussi souvent des interrupteurs lumineux montés “par habitude” sur des circuits qui ne le justifient pas. Sur certains éclairages, cela ne pose aucun problème. Sur d’autres, surtout en conversion LED, cela peut provoquer une légère lueur parasite. Si le néon reste fluorescent, c’est souvent moins sensible, mais je préfère quand même choisir l’interrupteur pour son usage réel, pas pour son apparence. C’est précisément ce qui compte dans une pièce technique ou peu fréquentée.

Le détail qui change tout dans un garage, une buanderie ou un atelier

Dans les pièces pratiques, je privilégie un montage qui reste simple à lire dans cinq ans. Un interrupteur bien placé, une boîte accessible et un câblage clairement repéré valent mieux qu’un assemblage “astucieux” qu’il faudra redémonter au prochain remplacement de tube. Dans un garage ou un atelier, j’aime aussi prévoir un éclairage qui supporte les manipulations répétées, la poussière et les démarrages fréquents.

Si la commande est éloignée de l’entrée, un va-et-vient peut être plus intelligent qu’un simple allumage. Si la pièce est sombre, un interrupteur lumineux peut aider, mais je le réserve aux cas où il n’introduit pas de comportement parasite. Et si le néon est vieux, bruyant ou capricieux, je regarde franchement l’option du remplacement plutôt que de m’acharner sur un montage dépassé. Le bon choix n’est pas toujours celui qui “sauve” le matériel existant; c’est souvent celui qui rend l’usage plus propre et plus sûr.

Quand je dois trancher entre conserver un tube fluorescent et moderniser l’ensemble, je regarde d’abord l’état de la réglette, la compatibilité du câblage et la fréquence d’utilisation. Si tout est sain, un branchement simple avec interrupteur suffit largement. Si l’ensemble fatigue déjà, je préfère une solution plus nette, parce qu’un éclairage qu’on touche souvent doit rester évident à dépanner, pas seulement acceptable le jour de l’installation.
