Un détecteur de mouvement bien câblé transforme un éclairage ordinaire en solution simple, économique et plus confortable au quotidien. Je vais aller directement au concret: quels fils raccorder, quel schéma choisir, quels réglages faire et où placer le capteur pour éviter les allumages capricieux. Je garde aussi le cadre français en tête, parce qu’un montage propre ne sert à rien s’il ne respecte pas les bases de sécurité et de protection du circuit.
L’essentiel à retenir pour un branchement fiable et sûr
- Le montage le plus courant repose sur trois bornes: L, N et L'.
- En France, je pars sur un circuit d’éclairage en 1,5 mm², protégé par un disjoncteur 10 A dans la plupart des cas, avec une protection différentielle 30 mA.
- Le détecteur doit être réglé sur deux points: la temporisation et le seuil de luminosité.
- Un mauvais emplacement provoque plus de problèmes qu’un mauvais réglage: chaleur, soleil direct et passage parasite faussent la détection.
- Pour l’extérieur, je privilégie un modèle adapté à l’environnement, avec un indice de protection suffisant, souvent IP55 ou plus selon l’usage.
Comprendre le rôle du détecteur dans l’éclairage
Quand on parle du branchement d’un détecteur de mouvement, on parle en réalité d’un petit automatisme qui commande une lampe à votre place. Le capteur le plus courant est un PIR, pour Passive InfraRed : il ne “voit” pas un mouvement au sens strict, il réagit aux variations de chaleur dans sa zone de surveillance, puis actionne un relais interne qui alimente ou coupe l’éclairage.
Dans une entrée, un couloir, un escalier, un garage ou une allée, ce principe est très efficace, parce qu’on n’a pas besoin de lumière en continu. Je le trouve moins pertinent dans une pièce où l’on reste immobile longtemps, sauf si la temporisation est bien pensée ou si l’on ajoute une commande manuelle de secours. C’est pour cette raison que je commence toujours par l’usage réel de la pièce avant de penser au câblage.
En pratique, trois paramètres dominent tout le reste: la zone à couvrir, le temps d’allumage après détection et le seuil de luminosité. Si l’un de ces trois réglages est mal choisi, même un montage électrique impeccable donnera une impression d’installation “capricieuse”. La bonne nouvelle, c’est qu’on peut éviter ça dès la préparation.Respecter les règles électriques avant de raccorder quoi que ce soit
Je ne commence jamais un branchement sans couper l’alimentation au disjoncteur général et vérifier l’absence de tension avec un VAT, un vérificateur d’absence de tension. C’est la base, pas une précaution accessoire. Pour un circuit d’éclairage, la NF C 15-100 impose un conducteur de 1,5 mm² minimum, une protection différentielle ≤ 30 mA et, dans la pratique, un disjoncteur de 10 A est le plus courant, avec un maximum de 8 points d’utilisation sur le circuit.
Promotelec rappelle aussi un point que je vois encore négligé en rénovation: les circuits extérieurs ne se traitent pas comme les circuits intérieurs. Dès qu’on sort vers une façade, une allée ou un jardin, je veux un matériel adapté au milieu, un cheminement de câble correct et une protection différenciée cohérente avec l’installation. Si le local est humide ou exposé, le détecteur lui-même doit aussi être choisi en conséquence, pas seulement la lampe.
Autre réflexe utile: la terre va au luminaire si celui-ci le requiert, mais pas forcément au détecteur. Je vérifie donc toujours la notice du modèle avant de préparer les conducteurs. Une fois ce cadre posé, le câblage devient beaucoup plus lisible.
Raccorder un détecteur 3 fils sans se tromper

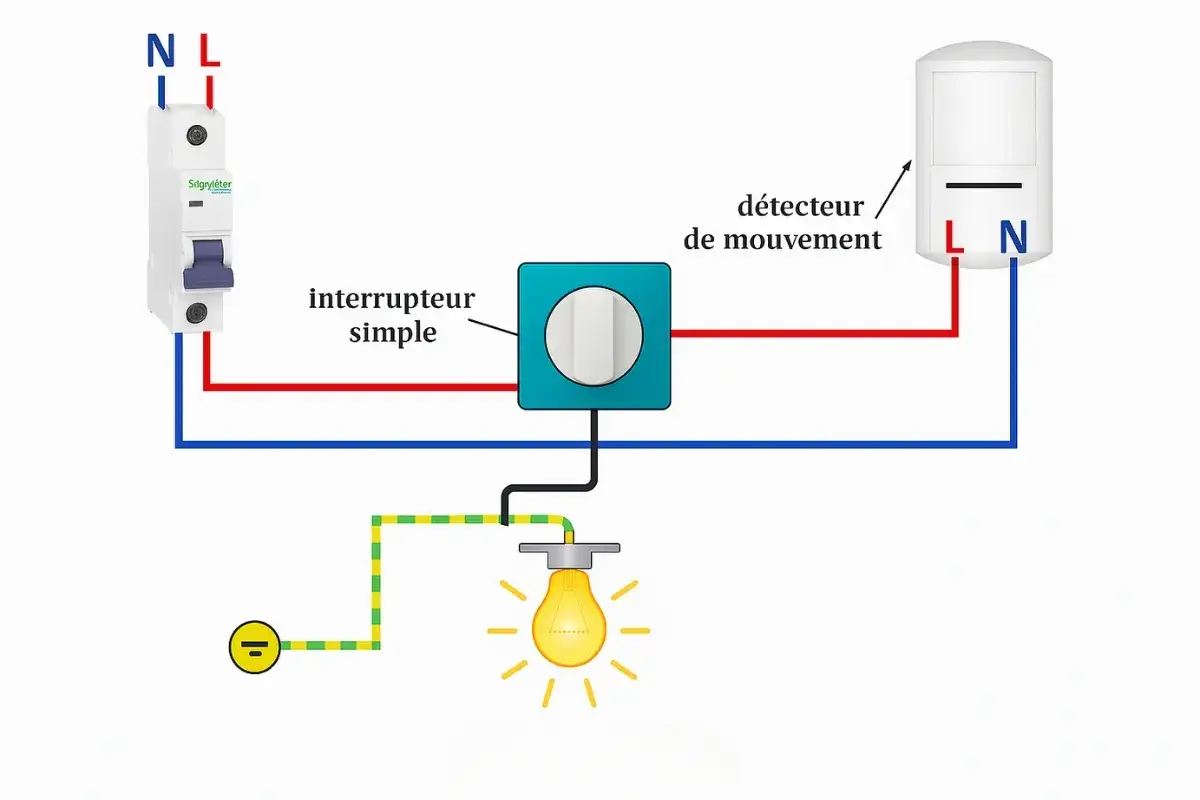

Le cas le plus fréquent reste le détecteur à 3 fils, avec trois bornes faciles à retenir: L pour la phase d’alimentation, N pour le neutre et L' pour la sortie vers la lampe. C’est le schéma que je recommande de maîtriser en premier, parce qu’il sert de base à la majorité des installations domestiques.
| Borne | Rôle | Ce que je vérifie |
|---|---|---|
| L | Phase permanente qui alimente le détecteur | Elle vient bien de la protection du circuit et n’est pas confondue avec le retour lampe. |
| N | Neutre d’alimentation | Il est présent au boîtier et commun avec le luminaire. |
| L' | Phase commutée vers la lampe | C’est le départ vers l’éclairage, jamais une alimentation directe. |
Le séquençage est simple: je coupe le courant, j’identifie les conducteurs, je raccorde la phase sur L, le neutre sur N et le retour lampe sur L', puis je serre correctement les bornes avant de refermer le boîtier. Je contrôle ensuite que les conducteurs ne sont ni pincés ni trop tendus. Ce détail paraît banal, mais il évite beaucoup de faux contacts après quelques semaines d’usage.
Sur plusieurs modèles grand public, j’observe aussi des réglages utiles comme une temporisation de 10 s à 10 min et une sensibilité lumineuse de 5 à 1275 lux. Je m’en sers comme repère, pas comme règle universelle: la notice du produit prime toujours. Et si ton appareil est un modèle à 2 fils, je ne transpose pas ce schéma à l’identique, car la logique de raccordement et la compatibilité LED peuvent changer.
Le point qui mérite le plus d’attention, c’est le retour lampe. Une inversion entre phase, neutre et sortie de commande suffit à créer une installation qui semble “vivre sa vie”: lampe qui ne s’allume pas, qui reste allumée, ou qui réagit une fois sur deux. C’est précisément pour ça que je préfère travailler bornes après bornes plutôt que “par habitude”.
Choisir le bon schéma selon la pièce et l’usage
Une fois le principe de base compris, il faut décider comment le détecteur va s’intégrer à la pièce. Pour une simple lampe, le montage direct suffit. Pour un usage plus confortable, j’aime souvent prévoir une commande manuelle ou plusieurs capteurs qui pilotent la même source lumineuse. Le bon schéma dépend donc moins du catalogue que de la façon dont on vit l’espace.
| Configuration | Quand je la recommande | Point de vigilance |
|---|---|---|
| Un détecteur pour une lampe | Entrée, couloir, cellier, garage simple | Raccordement propre sur L, N et L', sans surcharge du contact. |
| Plusieurs détecteurs en parallèle | Long couloir, escalier en L, accès multiples | Les capteurs se câblent en parallèle, pas en série, pour garder une commande fiable. |
| Dérogation manuelle ou marche forcée | Terrasse, salle à manger ouverte, soirée prolongée | Très utile quand on reste immobile et que le détecteur couperait trop tôt. |
| Détecteur extérieur dédié | Allée, façade, porche, jardin d’accès | Il faut un indice de protection adapté au milieu, souvent IP55 ou plus selon le produit. |
Je trouve le cas du bouton poussoir particulièrement intéressant dans les zones de vie. Quand on reçoit du monde sur une terrasse ou dans un salon ouvert, la lumière automatique peut être parfaite pendant les circulations, puis devenir gênante si tout le monde reste assis. Dans ce cas, la marche forcée ou la dérogation manuelle apporte une vraie souplesse, sans supprimer le confort de l’automatisme.
Pour un couloir ou un accès à plusieurs portes, plusieurs détecteurs en parallèle sont souvent la meilleure réponse. On évite ainsi l’effet “je dois repasser au même endroit pour rallumer”. C’est un vrai gain d’usage, pas seulement une astuce de câblage.
Bien placer et régler le capteur pour éviter les faux allumages
Le placement compte autant que le branchement. Legrand recommande une hauteur de fixation de 2,50 m pour la plupart des détecteurs muraux ou plafonniers sans commande manuelle, et une hauteur de 1,20 m lorsqu’un interrupteur manuel est intégré. Je pars de ce repère, puis j’ajuste selon la géométrie de la pièce et le champ à couvrir.
Sur certains modèles, on trouve une détection murale à 140° avec une portée d’environ 8 m, ou une détection plafonnière à 360° avec une portée voisine de 8 m. Pour l’extérieur, certaines versions montent à 8 à 12 m et sont données pour un usage plus exposé. Ce ne sont pas des chiffres magiques, mais des repères utiles pour choisir le bon format dès le départ.
Je place toujours le détecteur près de la zone de passage, mais jamais à proximité immédiate d’une source de chaleur. Radiateur, soufflage d’air chaud, appareil de chauffage ou zone très exposée à des variations thermiques: tout cela peut déclencher des allumages injustifiés. Le même raisonnement vaut pour les réglages de luminosité. Plus le seuil est bien ajusté, moins la lampe s’allume en plein jour pour rien.
Sur les modèles qui le permettent, la temporisation et la luminosité se règlent avec deux potentiomètres. Je commence généralement avec un temps moyen, puis j’allonge seulement si l’usage le demande vraiment. Dans une entrée ou un cellier, quelques dizaines de secondes peuvent suffire; dans un garage ou un passage extérieur, je préfère souvent un délai un peu plus long pour éviter les coupures trop rapides.
Les erreurs que je vois le plus souvent après la pose
Quand une installation ne fonctionne pas comme prévu, ce n’est pas forcément le détecteur lui-même qui est en cause. Très souvent, le problème vient d’un détail de câblage, d’un réglage trop optimiste ou d’un choix de matériel mal aligné avec l’éclairage installé. Voici les cas que je retrouve le plus souvent sur le terrain.
| Symptôme | Cause probable | Correction utile |
|---|---|---|
| La lampe ne s’allume pas | Phase et retour lampe inversés, neutre absent, borne mal serrée | Reprendre le repérage des conducteurs et vérifier L, N et L'. |
| La lampe reste allumée trop longtemps | Temporisation trop élevée ou zone de détection trop large | Réduire le délai et recentrer le capteur sur le passage utile. |
| La lampe s’éteint trop vite | Temporisation trop courte pour l’usage réel | Allonger le temps d’éclairage, surtout dans les pièces de circulation lente. |
| Allumages intempestifs | Source de chaleur, soleil direct, courant d’air chaud ou passage parasite | Déplacer le capteur ou modifier son orientation. |
| Clignotement avec certaines LED | Compatibilité imparfaite entre détecteur et charge LED | Vérifier la charge admissible et la compatibilité du modèle avec les LED. |
| Le système fonctionne à moitié | Boîtier mal fermé, conducteur abîmé, raccordement trop lâche | Recontrôler le serrage, l’isolement et le cheminement des fils. |
Si tout semble correct mais que le résultat reste instable, je reviens toujours à la même méthode: alimentation, repérage des bornes, charge raccordée, puis réglages. Dans l’électricité domestique, c’est presque toujours l’ordre des vérifications qui fait gagner du temps.
Ce que je recommande pour une installation durable dans une maison
Pour un couloir, une entrée ou un garage, je privilégie un détecteur simple, bien positionné, avec une temporisation raisonnable et un seuil de luminosité réglé au plus juste. Pour une terrasse, une façade ou un jardin, je passe sur un modèle extérieur réellement adapté au milieu, avec une protection correcte et une installation pensée pour durer. Et si plusieurs zones doivent commander la même lumière, je prépare le câblage en parallèle dès le départ plutôt que d’improviser plus tard.
Mon conseil le plus utile est peut-être le plus banal: laisse toujours une petite marge d’accessibilité autour du boîtier. Quand il faudra ajuster le seuil, remplacer le détecteur ou corriger une borne, tu seras content de ne pas avoir à tout redémonter. C’est ce genre de détail qui fait la différence entre une installation simplement fonctionnelle et un éclairage vraiment fiable au quotidien.
