Les points à retenir avant de brancher un câble 12 V
- En 12 V, la couleur des fils n’est pas une preuve absolue: le schéma du fabricant reste la référence.
- Le noir et le blanc peuvent désigner une polarité, un retour de courant ou une ligne de signal selon l’équipement.
- Le moyen le plus sûr d’identifier le plus et le moins reste le multimètre en courant continu.
- La longueur du câble et sa section influencent directement la chute de tension et donc la performance de l’éclairage.
- Un fusible placé près de la source protège le câble autant que le matériel branché.

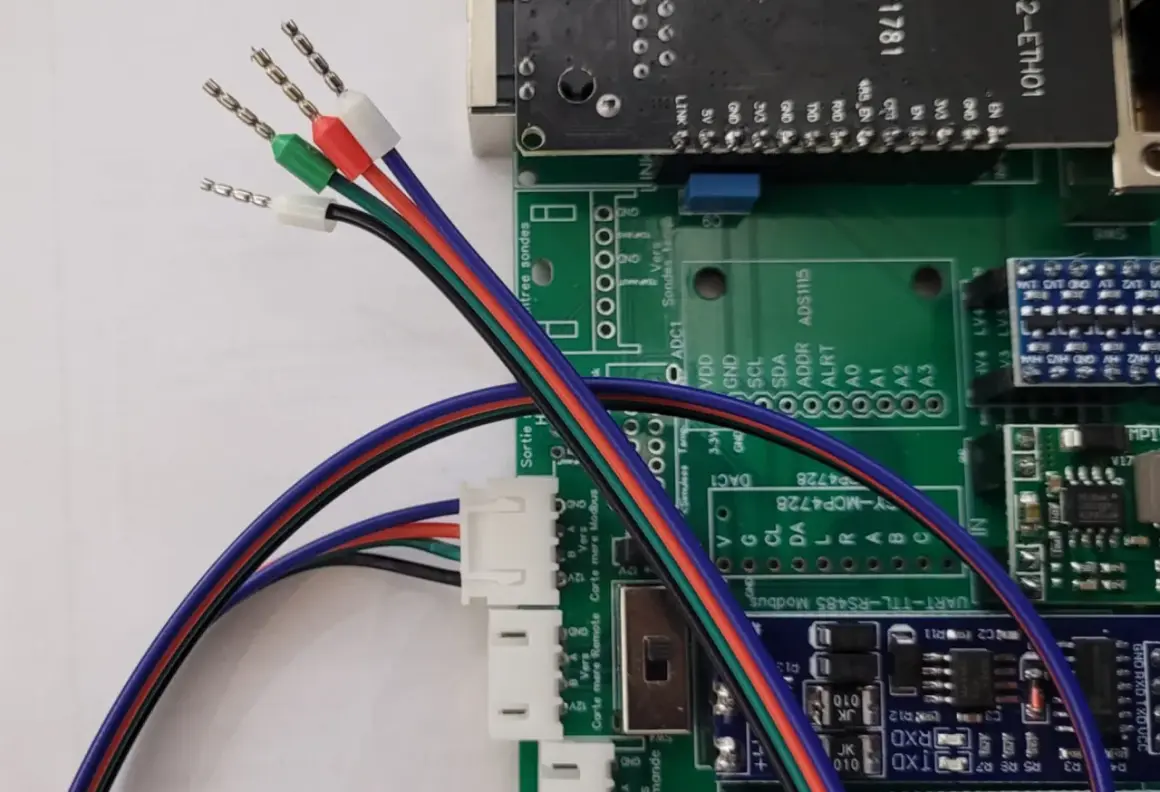

Ce que signifie vraiment un câble noir et blanc en 12 V
En France, on connaît bien le code couleur des installations 230 V, mais on ne peut pas le recopier mécaniquement sur un circuit basse tension. La NF C 15-100 encadre les installations électriques du logement, alors qu’un accessoire 12 V, un ruban LED ou un faisceau de mobilier suit souvent les conventions du fabricant, pas une règle universelle. C’est pour cela que le noir et le blanc ne veulent pas toujours dire la même chose d’un produit à l’autre.
Dans beaucoup de montages DC, le noir est associé au retour négatif ou à la masse, mais ce n’est pas un dogme. Le blanc peut être le négatif dans certains kits, la voie de commande dans d’autres, ou simplement un conducteur repéré par un constructeur qui a ses propres habitudes. Je me méfie toujours d’une lecture trop rapide: en 12 V, la couleur aide à orienter le diagnostic, elle ne remplace jamais le marquage + / -.
La bonne méthode est donc simple: considérer la couleur comme un indice, puis confirmer par le schéma, le bornier ou la mesure. La suite logique, c’est justement de voir comment identifier la polarité sans prendre de risque.
Comment identifier la polarité sans se fier à la couleur
Quand j’interviens sur un circuit 12 V, je commence par la vérification la plus basique et la plus fiable: lire les marquages du composant, du driver ou du ruban LED. Les repères +12V, V+, -, GND ou DC IN sont beaucoup plus sûrs qu’une couleur de gaine, surtout sur du matériel importé ou modifié.
- Coupez l’alimentation avant toute manipulation.
- Repérez les inscriptions sur le produit, le connecteur ou l’alimentation.
- Mesurez au multimètre en mode tension continue si le circuit est déjà alimenté.
- Testez brièvement avec un fusible adapté si vous devez confirmer un branchement sur un module simple.
- Marquez les fils dès que la polarité est confirmée, pour éviter une erreur au remontage.
Le multimètre reste l’outil le plus utile, parce qu’il coupe court aux suppositions. Si l’écran affiche une tension positive quand la pointe rouge touche un conducteur et la noire l’autre, vous avez confirmé le sens. Si la valeur apparaît négative, c’est l’inverse. Ce détail paraît évident, mais il évite beaucoup de branchements approximatifs.
Lire aussi : Interrupteur - Phase ou Neutre ? Le câblage sûr expliqué
Quand le test au multimètre devient indispensable
Je considère le test indispensable dès qu’il y a un contrôleur LED, un variateur, un module électronique ou un faisceau qui a déjà été modifié. Sur ce type de matériel, se tromper de polarité peut ne faire “que” bloquer l’allumage, ou au contraire détériorer un composant sensible. C’est particulièrement vrai pour les installations décoratives où l’on mélange alimentation, commande et éclairage dans un boîtier compact.
Une fois la polarité confirmée, il faut encore que le circuit tienne correctement la charge. C’est là que la section du câble et la longueur du parcours deviennent décisives.
Les règles de câblage qui évitent les pertes et la chauffe
En 12 V, la chute de tension se voit vite: une section trop faible ou un trajet trop long suffit à faire baisser l’intensité lumineuse, surtout en bout de ligne. Je vise en pratique une installation qui reste dans une chute de tension de l’ordre de 3 à 5 % maximum, car au-delà les LED deviennent souvent moins homogènes. Cela ne remplace pas un calcul, mais c’est un bon repère de terrain.
| Courant du circuit | Section cuivre conseillée | Usage typique | Remarque |
|---|---|---|---|
| Jusqu’à 2 A | 0,75 mm² | Petit module, courte liaison, éclairage ponctuel | Convient surtout aux très courtes distances |
| 2 à 5 A | 1,0 à 1,5 mm² | Ruban LED, petite rampe lumineuse, meuble éclairé | Bon compromis pour quelques mètres |
| 5 à 10 A | 2,5 mm² | Installation plus chargée, plusieurs points lumineux | Réduit mieux la chute de tension |
| Au-delà de 10 A | À dimensionner au cas par cas | Longues lignes, gros éclairage, alimentation centralisée | Un calcul précis devient préférable |
Ces valeurs sont des repères pratiques, pas une règle unique valable pour tous les appareils. Pour connaître le courant, il suffit souvent de diviser la puissance par 12: par exemple, un ruban de 24 W consomme environ 2 A, tandis qu’un ensemble de 72 W approche les 6 A. Je préfère aussi rappeler une évidence souvent oubliée: le fusible protège le câble avant tout, pas seulement l’appareil en bout de ligne.
Si votre éclairage s’alimente sur plusieurs mètres, le vrai sujet n’est pas seulement la couleur du fil mais la stabilité de la tension au bout du circuit. Quand la longueur augmente, passer en 24 V est parfois plus intelligent que de forcer un 12 V trop chargé. Avant d’en arriver là, il faut savoir où ces fils noir et blanc apparaissent le plus souvent, car les conventions changent selon le contexte.
Les cas où le noir et le blanc apparaissent le plus souvent
Le même duo noir/blanc peut se retrouver dans des univers très différents, et c’est précisément ce qui crée la confusion. Sur un ruban LED, sur un luminaire décoratif importé ou sur un faisceau de camping-car, le code couleur n’obéit pas toujours aux mêmes habitudes. Je regarde donc toujours le contexte avant de décider quoi que ce soit.
| Contexte | Lecture la plus fréquente | Ce qu’il faut vérifier |
|---|---|---|
| Ruban LED 12 V | Polarité marquée sur le support, parfois avec deux conducteurs noir et blanc | Les repères + / -, le sens d’alimentation et la présence d’un contrôleur |
| Camping-car, van, remorque | Le noir sert souvent de masse ou de retour, mais il existe des exceptions | Le schéma du faisceau, les étiquettes et la continuité à la masse |
| Luminaire décoratif importé | Le noir et le blanc peuvent être juste deux conducteurs basse tension | Le bornier, la notice et le type d’alimentation nécessaire |
| Module de commande ou variateur | Le blanc peut porter un signal ou un retour spécifique | Les mentions data, dim, CW/WW, ou PWM sur le boîtier |
Sur les projets d’éclairage intérieur, c’est souvent là que les erreurs se paient le plus vite: un ruban LED branché à l’envers ne s’allume pas, un contrôleur mal alimenté se comporte de façon instable, et un faisceau monté “à l’instinct” devient difficile à dépanner. Mon réflexe est simple: je fais confiance au schéma, puis je sécurise le montage par le bon dimensionnement.
Choisir la bonne section, la bonne longueur et le bon connecteur
Une installation 12 V réussie dépend autant de la mécanique du câblage que de la polarité. Un connecteur mal serré, une épissure fragile ou un câble trop fin peut suffire à créer une baisse de tension, un faux contact ou une chauffe localisée. Dans un intérieur rénové, c’est exactement le genre de défaut qu’on ne voit pas immédiatement, mais qu’on finit par retrouver au bout de quelques semaines.
Je conseille trois règles simples. Premièrement, garder les liaisons les plus courtes possible entre alimentation et charge. Deuxièmement, choisir des connecteurs adaptés au courant réel, pas seulement au diamètre du fil. Troisièmement, si plusieurs mètres séparent l’alimentation du ruban ou du luminaire, vérifier la tension au bout du parcours et non uniquement à la sortie de l’alim.
Quand un ruban LED de 12 V est long, l’intensité tirée devient vite plus pénalisante qu’on ne l’imagine. Une bande de 5 m donnée pour 14,4 W/m représente déjà environ 72 W au total, donc près de 6 A sous 12 V. À ce niveau, une section trop légère finit presque toujours par se voir sur la lumière. C’est aussi pour cela que je recommande parfois une injection d’alimentation à plusieurs points plutôt qu’un unique départ trop sollicité.
Le bon choix n’est donc pas seulement “quel fil brancher”, mais “comment faire arriver la bonne tension jusqu’au dernier point lumineux”. C’est ce qui nous amène aux erreurs les plus courantes, celles qui reviennent d’un chantier à l’autre.
Les erreurs que je corrige le plus souvent
- Se fier uniquement à la couleur alors que le fabricant a inversé ses conventions.
- Inverser la polarité sur un ruban LED, un variateur ou un module électronique.
- Oublier le fusible entre l’alimentation et le circuit basse tension.
- Sous-dimensionner la section et accuser ensuite l’alimentation à tort.
- Faire une épissure légère sans sertissage, sans soudure propre ni gaine de protection.
- Ne rien repérer après test, ce qui complique toute maintenance future.
- Mélanger 230 V et 12 V dans le même volume sans séparation ni marquage clair.
La plupart de ces erreurs n’ont rien de spectaculaire au départ. Elles créent d’abord un éclairage irrégulier, un voyant capricieux ou un appareil qui chauffe un peu trop. Puis, avec le temps, elles deviennent des pannes répétitives. Je préfère toujours corriger le câblage dès le premier montage plutôt que courir après un faux contact plusieurs semaines plus tard.
Ce que je fais avant de refermer un branchement 12 V
Avant de fermer un coffre, un meuble ou un faux-plafond, je prends toujours quelques minutes pour sécuriser le résultat. Je note la polarité sur les deux extrémités, je vérifie la tension au point le plus éloigné, puis je laisse le circuit fonctionner assez longtemps pour contrôler la chauffe des fils et des connecteurs. Ce petit test en charge révèle souvent un problème qu’aucune mesure à vide ne montre.
- Je marque le plus et le moins au feutre ou avec une étiquette durable.
- Je photographie le raccordement fini pour garder une trace.
- Je laisse un peu de jeu dans les câbles, sans tension mécanique sur les bornes.
- Je garde un fusible de rechange au bon calibre à proximité du circuit.
- Je fais un contrôle final de luminosité, de stabilité et de température après quelques minutes.
Au fond, un fil noir et blanc en 12 V n’est jamais un raccourci fiable: c’est un indice, pas une règle. Si l’on vérifie la polarité, si l’on dimensionne correctement la section et si l’on protège le circuit dès l’alimentation, on obtient un branchement propre, durable et beaucoup plus simple à entretenir.
