Un bon éclairage commence souvent par un montage très simple, mais c’est justement là que les erreurs coûtent le plus cher: mauvaise borne, mauvais conducteur, protection mal choisie ou schéma mal lu. Ici, je détaille le fonctionnement d’un allumage simple, son câblage fil par fil, les règles de sécurité à respecter en France et les cas où il vaut mieux passer à une autre solution qu’un simple interrupteur. L’objectif est clair: vous aider à comprendre le schéma, à le reconnaître dans un mur ou dans une boîte d’encastrement, et à éviter les pièges les plus fréquents lors d’une rénovation.
L’essentiel à retenir avant de toucher au câblage
- Un interrupteur simple commande un seul point lumineux depuis un seul point de commande.
- Il doit ouvrir la phase, jamais le neutre.
- Le branchement standard se fait avec la phase sur la borne L et le retour lampe sur la borne 1 ou repérée.
- En France, un circuit d’éclairage se câble généralement en 1,5 mm² et se protège par un disjoncteur de 16 A maximum.
- Un circuit lumière ne doit pas dépasser 8 points lumineux.
- Pour un couloir, un escalier ou une chambre avec plusieurs accès, le simple allumage ne suffit souvent plus: il faut envisager un va-et-vient ou un télérupteur.
Ce que commande vraiment un interrupteur simple
Je pars toujours de cette idée: un interrupteur simple ne “fabrique” pas la lumière, il ouvre ou ferme un circuit. En pratique, il sert à commander un éclairage depuis un seul endroit, ce qui le rend très adapté à une petite chambre, un bureau, un WC ou une entrée compacte. C’est le montage le plus sobre, mais aussi celui qui exige le plus de rigueur sur l’identification des fils.Dans une installation correctement pensée, l’interrupteur ne coupe pas le neutre. Il coupe la phase, c’est-à-dire le conducteur actif qui amène l’énergie au luminaire. Cette règle est essentielle, parce qu’elle conditionne la sécurité de l’intervention et la logique du schéma. Une fois ce principe intégré, la suite devient beaucoup plus lisible. C’est justement ce que je détaille dans le schéma fil par fil.

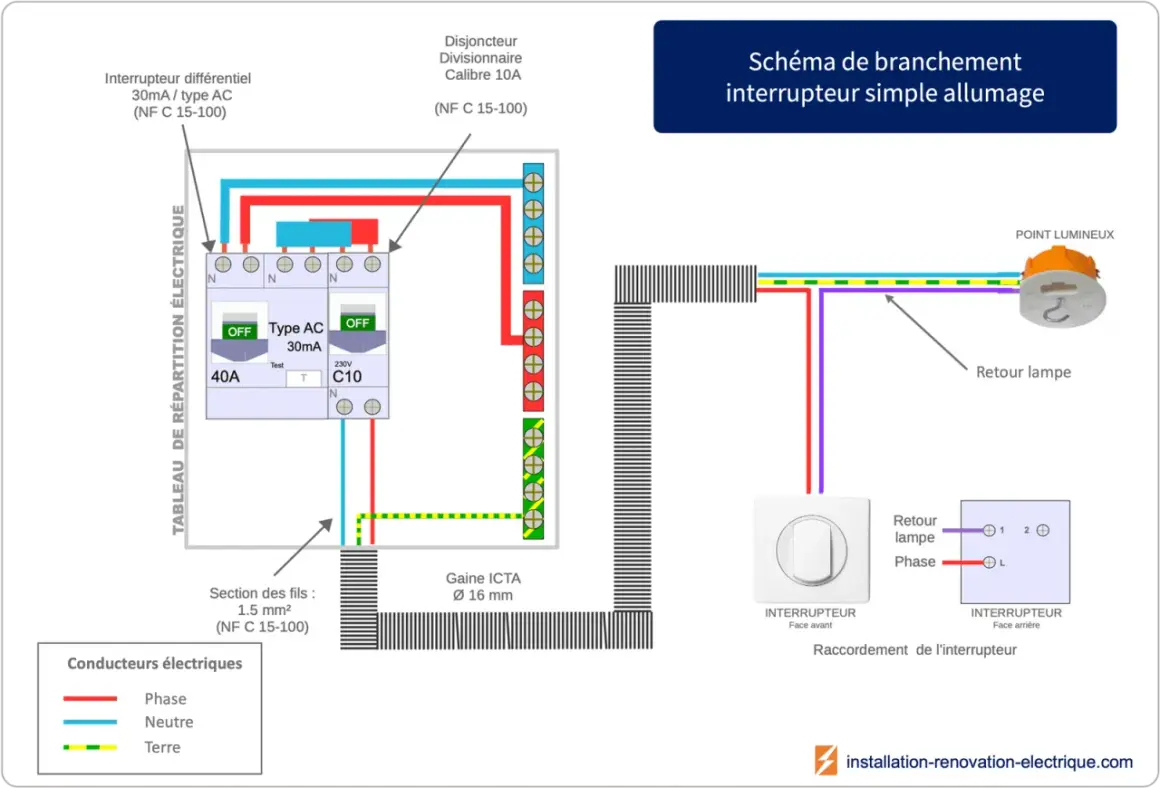

Le schéma fil par fil d’un allumage simple
Le schéma d’un allumage simple tient en quelques éléments, mais chaque fil a un rôle précis. On retrouve généralement la phase d’arrivée, le retour lampe, le neutre qui va directement au luminaire, et la terre quand le luminaire le demande. Dans une rénovation, je conseille de ne jamais se fier uniquement aux couleurs si l’installation est ancienne: le repérage réel prime toujours sur l’habitude.
| Conducteur | Rôle | Point important |
|---|---|---|
| Phase | Amène le courant jusqu’à l’interrupteur | Elle arrive sur la borne L |
| Retour lampe | Renvoye la phase vers le point lumineux quand l’interrupteur est fermé | Il repart vers la lampe depuis la borne 1 ou une borne repérée |
| Neutre | Revient directement au luminaire | Il ne passe pas par l’interrupteur |
| Terre | Protection de sécurité | Elle se raccorde au luminaire si celui-ci le nécessite |
En France, les conventions de couleur facilitent le repérage: bleu pour le neutre, vert/jaune pour la terre, et une autre couleur pour la phase ou le retour lampe. Sur le terrain, j’insiste quand même sur un point: la couleur aide, elle ne prouve rien. Si l’installation a déjà été bricolée ou si elle date, on teste toujours avant d’intervenir. Une fois ce schéma compris, il devient plus simple de voir ce que fait l’interrupteur quand on l’actionne.
Comment le courant circule quand on actionne la commande
Quand l’interrupteur est en position “ouvert”, le circuit est interrompu: le courant ne peut pas aller jusqu’à la lampe, donc le point lumineux reste éteint. Quand on bascule la commande, le contact se ferme et la phase rejoint le retour lampe. Le courant traverse alors le luminaire, puis revient par le neutre vers le tableau électrique.Le point le plus utile à retenir, c’est que l’interrupteur agit comme une porte. Porte fermée, la lampe fonctionne. Porte ouverte, le circuit est coupé. Cette logique paraît basique, mais elle explique beaucoup de pannes apparentes: parfois, la lampe n’est pas en cause, c’est simplement la continuité du circuit qui a été rompue, ou une borne qui a pris du jeu. C’est pour cela que le raccordement doit être propre dès le départ.
Raccorder un interrupteur sans se tromper
Je ne commence jamais un branchement sans avoir coupé le courant au disjoncteur général et vérifié l’absence de tension. C’est la base, mais c’est aussi la seule manière sérieuse de travailler. Ensuite, je procède dans un ordre simple, sans improviser.
- Je coupe l’alimentation au tableau et je contrôle l’absence de tension avec un outil adapté.
- Je repère la phase, surtout dans une installation ancienne où les couleurs peuvent être trompeuses.
- Je raccorde la phase à la borne L.
- Je raccorde le retour lampe à la borne 1 ou à la borne repérée du mécanisme.
- Je vérifie le serrage des conducteurs avant de refermer la boîte d’encastrement.
- Je remets sous tension et je teste l’allumage plusieurs fois pour confirmer le bon fonctionnement.
Les erreurs que je vois le plus souvent sont assez répétitives: phase et retour inversés, neutre coupé à la place de la phase, fil mal serré dans la borne, ou ancien code couleur pris pour acquis. Dans un logement rénové, ce sont précisément ces petites erreurs qui font perdre du temps. Si le luminaire reste muet malgré un bon branchement apparent, je vérifie aussi l’ampoule, le serrage, puis l’état du conducteur en amont. Une fois le montage correct, il faut encore vérifier qu’il respecte les bonnes sections et les bonnes protections.
Choisir les bons conducteurs et la bonne protection
En rénovation comme en neuf, je m’aligne sur les règles actuelles de la série NF C 15-100 révisée en 2024, devenue la référence en France après la fin de la période transitoire en août 2025. Pour un circuit d’éclairage, les valeurs pratiques à garder en tête sont très concrètes: 1,5 mm² minimum pour les conducteurs, 16 A maximum pour la protection, et 8 points lumineux maximum par circuit. Ce sont des repères qui évitent les bricolages trop légers comme les circuits surchargés.
| Paramètre | Repère pratique | Pourquoi c’est important |
|---|---|---|
| Section des fils | 1,5 mm² | Adaptée à un circuit lumière standard |
| Protection maximale | Disjoncteur 16 A | Protège le circuit en cas de surcharge ou de défaut |
| Nombre de points lumineux | 8 maximum | Évite de surdimensionner un seul circuit d’éclairage |
| Couleurs à respecter | Bleu pour le neutre, vert/jaune pour la terre | Facilite le repérage et limite les erreurs de câblage |
Quand le simple allumage suffit, et quand il faut autre chose
Le simple allumage est parfait quand un seul accès suffit pour piloter la lumière. Dès qu’on a deux points de passage, la logique change. Dans un couloir, en haut et en bas d’un escalier, ou dans une chambre avec accès de part et d’autre du lit, je ne force jamais un simple interrupteur à faire le travail d’un va-et-vient.
| Situation | Solution adaptée | Pourquoi |
|---|---|---|
| Petite chambre ou bureau | Interrupteur simple | Un seul point de commande suffit |
| Entrée unique d’une pièce | Interrupteur simple | Montage plus simple et plus économique |
| Couloir ou escalier | Va-et-vient | Commande depuis deux endroits différents |
| Plus de deux points de commande | Télérupteur | Solution plus logique que de multiplier les interrupteurs |
J’aime bien rappeler ce point parce qu’il évite beaucoup d’achats inutiles: le bon système dépend moins de la pièce elle-même que de la façon dont on y circule. Si vous rénovez, observez les trajets réels avant de choisir le matériel. Le meilleur schéma est souvent celui qu’on ne remarque pas à l’usage, parce qu’il répond exactement au quotidien. Cette logique me mène au dernier bloc: les réflexes que je garde pour une installation propre et durable.
Les réflexes que je garde pour une installation propre et durable
Quand je veux un éclairage fiable, je vérifie toujours les mêmes points: la phase est bien coupée par l’interrupteur, les connexions sont serrées, la section des fils est cohérente avec le circuit, et la commande est placée là où l’usage le justifie. Dans une pièce rénovée, j’ajoute aussi une dimension esthétique: une plaque de finition bien choisie, une commande bien alignée et un emplacement logique font partie du confort visuel, pas seulement de l’électricité.
- Je teste les fils au lieu de me fier au seul code couleur, surtout dans l’ancien.
- Je garde un câblage lisible, avec des conducteurs repérés proprement.
- Je ne surcharge pas un circuit lumière au-delà de 8 points lumineux.
- Je choisis un va-et-vient dès que l’usage le rend nécessaire, au lieu de forcer un montage inadapté.
- Je fais intervenir un professionnel dès que le schéma existant devient ambigu ou que le tableau n’est pas clair.
Au fond, un bon allumage simple ne se juge pas à sa complexité, mais à sa cohérence: un circuit facile à comprendre, sûr à utiliser et discret dans l’espace. C’est exactement ce que je recherche dans une rénovation intérieure réussie.
