Le branchement luminaire 2 fils sans terre est simple en apparence, mais il ne se résume pas à relier deux conducteurs au hasard. Le point décisif, c’est de savoir si le luminaire est bien prévu pour fonctionner sans conducteur de protection, et de vérifier si l’installation du plafond est compatible avec ce montage. Ici, je reprends les repères utiles pour éviter l’erreur classique qui consiste à poser un modèle incompatible sur un point d’éclairage ancien.
Ce qu’il faut vérifier avant de raccorder un luminaire sans terre
- Un luminaire de classe II peut être raccordé avec phase et neutre בלבד, sans terre.
- Un luminaire de classe I, surtout s’il comporte des parties métalliques accessibles, doit être relié à la terre.
- Dans le neuf et en rénovation totale, le point d’éclairage doit en principe se terminer par une boîte de connexion avec DCL.
- Avant toute manipulation, je coupe le courant et je vérifie l’absence de tension.
- Sur une installation ancienne, je ne me fie pas seulement aux couleurs des fils : je les teste.
- En salle de bains et en extérieur, l’emplacement impose des règles supplémentaires sur la protection et l’indice IP.
Quand l’absence de terre est acceptable
En pratique, tout dépend de la classe de protection du luminaire. Un appareil de classe II est conçu avec une double isolation ou une isolation renforcée : il n’a pas besoin d’être relié à la terre. C’est le cas le plus courant quand on remplace un plafonnier simple, un spot LED ou une applique pensée pour fonctionner avec deux fils seulement.
À l’inverse, un luminaire de classe I doit être raccordé à la terre, surtout s’il comporte des parties métalliques accessibles. C’est là que beaucoup de bricoleurs se trompent : une lampe en métal n’est pas forcément sans terre, et un plafond qui ne présente que deux conducteurs ne rend pas automatiquement le montage acceptable.
| Situation | Terre nécessaire | Ce que je regarde | Ce que cela change pour vous |
|---|---|---|---|
| Luminaire de classe II | Non | Symbole double carré, double isolation, notice du fabricant | Raccordement sur phase et neutre uniquement |
| Luminaire de classe I | Oui | Présence d’une borne de terre, parties métalliques accessibles | Il faut une liaison de protection conforme |
| Point d’éclairage avec DCL | Selon le luminaire | Socle prévu au plafond, raccordement standardisé | Le branchement est plus propre et plus simple à démonter |
Une fois ce tri fait, la vraie question devient simple : comment reconnaître, sans se tromper, un modèle compatible avec une installation à deux fils ?
Reconnaître un luminaire compatible sans terre
Je commence toujours par l’étiquette, la notice ou la plaque signalétique. Le repère le plus fiable est le symbole de la double isolation, souvent représenté par un carré dans un carré. Si le luminaire annonce clairement une classe II, je peux envisager un raccordement sans terre. Si cette mention n’apparaît pas, je ne pars pas du principe que l’appareil est compatible.
Je regarde aussi la construction du produit. Les modèles en plastique ou avec un corps isolant sont souvent pensés pour ce type de montage, mais ce n’est pas une règle absolue. Certains luminaires métalliques peuvent aussi être de classe II, à condition que le fabricant l’ait prévu. À l’inverse, si le produit affiche une borne de terre ou un fil vert et jaune dédié, je considère qu’il faut une mise à la terre réelle, pas une approximation.
Dernier point que je vérifie systématiquement : l’emplacement. Dans une salle de bains ou à l’extérieur, le fait qu’un luminaire n’ait pas besoin de terre ne dispense pas de respecter l’indice de protection adapté et les contraintes de zone. Un luminaire correct sur le papier peut devenir un mauvais choix s’il est posé au mauvais endroit.
Préparer le chantier sans prendre de risque
Avant de brancher quoi que ce soit, je coupe l’alimentation au tableau et je vérifie l’absence de tension avec un appareil adapté. Cette étape n’est pas négociable. Sur les installations anciennes, les couleurs ne sont pas toujours fiables, et les interventions passées peuvent avoir brouillé le code couleur. Le bleu est en principe le neutre, et la phase peut être rouge, brun, noir, orange ou violet, mais je préfère toujours tester plutôt que supposer.Pour travailler proprement, je prépare quelques outils simples :
- un vérificateur d’absence de tension ou un multimètre adapté ;
- un tournevis isolé ;
- une pince à dénuder ;
- des bornes de connexion compatibles avec la section des fils ;
- un escabeau stable et un éclairage provisoire si besoin.
Sur beaucoup de raccords de plafond, le dénudage demandé est d’environ 9 mm. C’est un détail, mais il compte : un conducteur trop peu dénudé tient mal, et un conducteur trop dénudé laisse apparaître du cuivre ou fragilise le serrage. C’est souvent là que se joue la qualité du montage.
Quand le contexte est clair et que le luminaire est compatible, on peut passer au branchement lui-même, sans improviser au dernier moment.

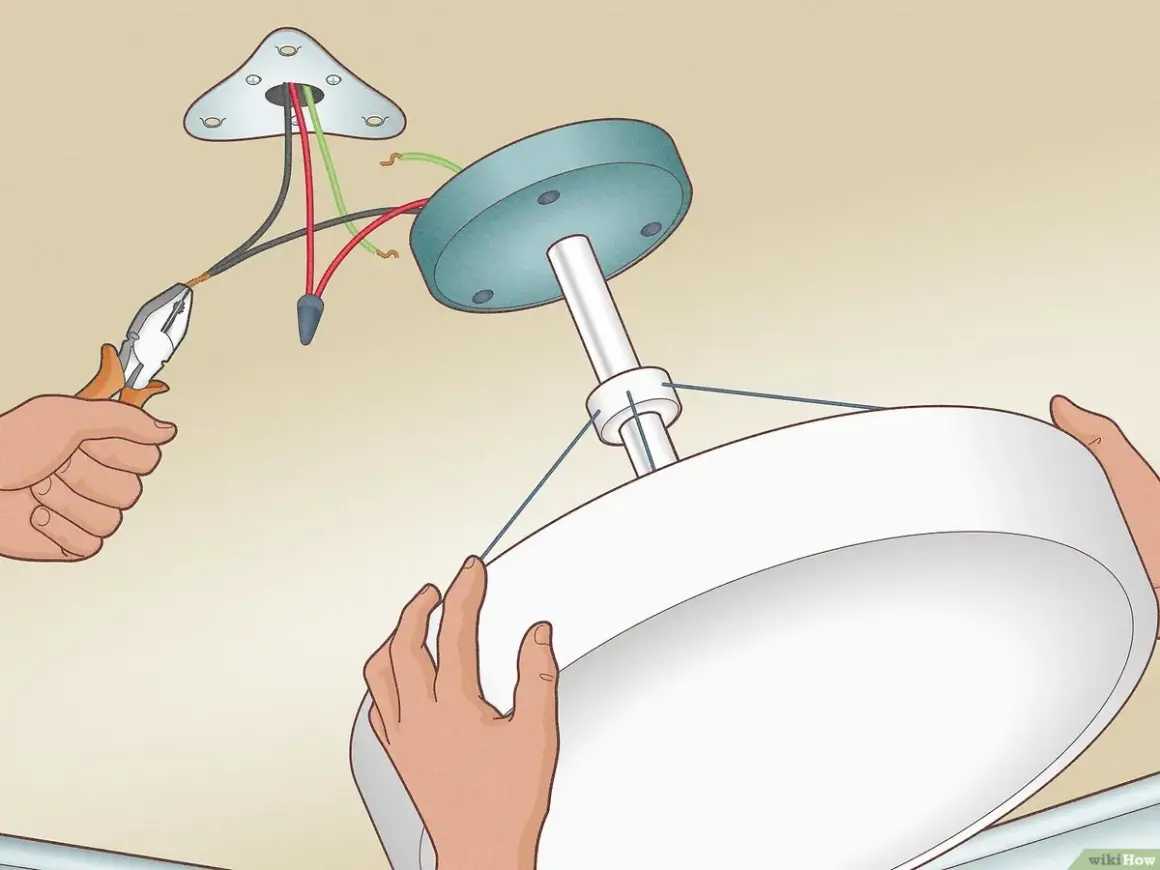

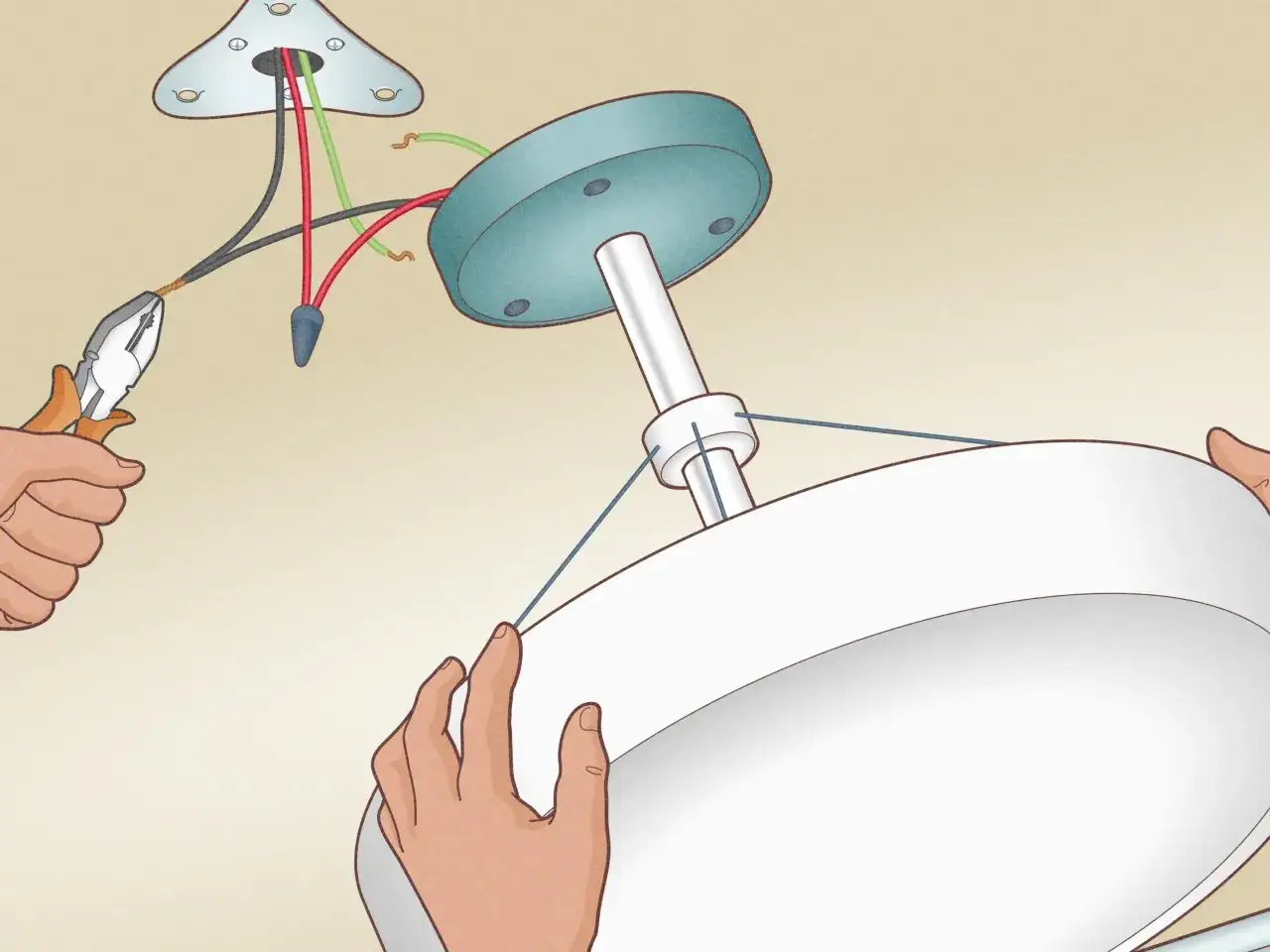

Raccorder les deux fils pas à pas
- Je repère la phase et le neutre du plafond. La phase va sur la borne L et le neutre sur la borne N. Si le luminaire n’a pas de repérage visible, je relis la notice avant de continuer.
- Je dénude les fils sur la longueur adaptée, puis j’insère chaque conducteur à fond dans la borne ou le connecteur. Un serrage franc vaut mieux qu’un contact approximatif.
- Si un conducteur de terre est présent au plafond mais que le luminaire n’en a pas besoin, je l’isole dans un connecteur séparé. Je ne le coupe pas à ras et je ne le laisse jamais nu.
- Je bloque le câble avec le serre-câble ou le dispositif anti-arrachement prévu par le fabricant.
- Je referme le boîtier, je remets le courant et je teste l’allumage.
| Conducteur | Où le raccorder | Remarque utile |
|---|---|---|
| Phase | Borne L | Souvent rouge, brun, noir, orange ou violet |
| Neutre | Borne N | Généralement bleu |
| Terre | Uniquement si le luminaire la demande | À isoler proprement si elle n’est pas utilisée |
Si le plafond est équipé d’un DCL, le principe reste le même, mais le branchement est plus net et plus pratique à démonter plus tard. Dans une rénovation propre, c’est souvent le meilleur compromis entre sécurité, maintenance et esthétique.
Les erreurs qui reviennent le plus souvent
La plupart des problèmes viennent de quelques erreurs répétées. La première, et la plus grave, consiste à monter un luminaire de classe I sans terre en se disant que « deux fils suffisent ». Non, ils ne suffisent pas si l’appareil attend une liaison de protection.
Je vois aussi souvent des raccords bâclés sur des plafonds anciens : on se fie aux couleurs sans tester, on oublie qu’une installation peut avoir été modifiée, ou l’on laisse du cuivre apparent au niveau d’une borne. Ce sont de petites négligences, mais elles finissent par créer des faux contacts, des échauffements ou des coupures intermittentes.
Il faut également rester attentif à la capacité du circuit. Pour un circuit d’éclairage domestique, la règle courante est une section minimale de 1,5 mm², un disjoncteur de 16 A maximum et, en général, pas plus de 8 points lumineux par circuit. Si l’installation est déjà chargée, je ne rajoute pas un point d’éclairage à l’aveugle.
| Erreur | Risque | Mon réflexe |
|---|---|---|
| Poser un luminaire de classe I sans terre | Risque électrique réel | Je change le luminaire ou je fais reprendre la terre |
| Se fier uniquement aux couleurs des fils | Inversion phase / neutre | Je teste avant de raccorder |
| Laisser du cuivre visible | Mauvais contact, échauffement, court-circuit | Je recoupe et je redénude proprement |
| Utiliser un connecteur inadapté | Serrage insuffisant | Je prends une borne compatible avec la section |
| Ignorer la zone de pose en salle de bains ou dehors | Problème d’humidité et de conformité | Je vérifie l’indice IP et l’emplacement autorisé |
Quand une de ces cases se présente, je préfère arrêter l’intervention plutôt que forcer un montage qui ne tient pas dans la durée. C’est là que la qualité de la décision compte autant que la qualité du serrage.
Les bons réflexes pour un résultat propre et durable
Si je devais résumer la méthode en quelques réflexes simples, je garderais ceux-ci : choisir un luminaire clairement indiqué comme classe II quand le plafond n’offre que deux fils, conserver proprement tout conducteur de terre présent dans le boîtier, et privilégier un raccordement standardisé dès que l’on modernise un point d’éclairage. Dans une rénovation légère, cette approche évite bien des reprises plus tard.
- Je vérifie toujours la mention de classe avant l’achat.
- Je n’ignore jamais l’état du plafond et du boîtier existant.
- Je privilégie un DCL ou une boîte de connexion adaptée dès que le contexte le permet.
- Je remplace sans hésiter un ancien connecteur fatigué.
- Je fais appel à un électricien dès que le luminaire est de classe I, que le doute persiste sur la phase ou que le point est situé en zone sensible.
Au fond, le bon branchement n’est pas celui qui allume la lampe une minute plus tard, mais celui qui reste sûr, lisible et conforme dans le temps. Sur un luminaire à deux fils sans terre, c’est la compatibilité du matériel qui fait toute la différence, pas l’improvisation.
